Manyetik açı sensörü (POSIROT) ile potansiyometrik açı sensörü (AWS) arasında nasıl seçim yaparım?

Karar kuralı: aşınma toleransı, devir sayısı, hassasiyet ve maliyet. POSIROT (Manyetik) seçin: • Kontak-temaz kritik — mıknatıs ile sensör arasında fiziksel kontak yok. Aşınma sıfır , milyonlarca dönüş ömrü. • Yüksek devirli uygulama — dakikada 100+ dönüş, sürekli çalışma. Potansiyometre tipik 50.000-100.000 cycle sonra aşınır. • Açık alan, toz, su, vibrasyon ortamı — manyetik teknoloji bu etkenlerden bağışıktır. • Dijital çıkış gerekiyor (İncremental, SSI, CANopen, J1939) — POSIROT zengin dijital arayüz sunar. • ATEX patlayıcı toz bölgesi — sadece POSIROT EX modelleri sertifikalı (PRAS2EX/3EX/5EX). • Tipik kullanım: Vinç bom açısı, valf kontrolü, ameliyat masası, solar takip, rüzgar enerjisi. POSIROT AWS (Potansiyometrik) seçin: • Bütçe kritik — POSIROT manyetikten %40-50 daha ucuz. • Düşük-orta devir uygulama — saatte birkaç dönüş, mekanik aşınma kabul edilebilir. • Basit analog çıkış yeterli — potansiyometre R/W direnç çıkışı veya 0-10 V. • Tipik kullanım: Ölçü cihazları, ayar potansiyometresi, ekonomik OEM cihazlar. Sezgisel kural: Mobil makine + ağır endüstri + uzun ömür → POSIROT manyetik . Ekonomik OEM cihaz + düşük devir → POSIROT AWS potansiyometrik . Pratik gerçek: Türkiye pazarında POSIROT manyetik baskın seçim tir — uzun ömür ve düşük bakım maliyeti potansiyometrik premium'u kısa sürede telafi eder.

Gövde malzemesi seçimi: Termoplastik (PRAS20/21/26), Aluminum (PRAS2/3), Paslanmaz Çelik (PRAS5/6/29), ATEX (PRAS2EX/3EX/5EX) — hangisi nereye?

POSIROT aile 4 farklı gövde malzemesi ile sunulur. Seçim ortam koşulları + bütçe + sertifika gereksinimi kombinasyonuna göre yapılır. 1) Termoplastik / Epoksi Fiberglass (PRAS20, PRAS21, PRAS26): • IP60 — sadece toz koruması, su yok. • Ekonomik OEM çözüm , en düşük maliyet. • Kompakt boyut — özellikle PRAS26 ultra-flat OEM tasarımı. • Kullanım: Kapı menteşesi, ofis ekipmanı, hafif endüstri, küçük valfler, ölçü göstergeleri. • Sınırlama: Outdoor değil, sıvı temas yok, ağır endüstri için uygun değil. 2) Plastik + IP67 (PRAS27/PRDS27): • Plastik gövdenin yüksek-IP versiyonu. • Outdoor + kir, ama yıkamasız. • Mobil makine OEM uygulamalar için makul. 3) Aluminum (PRAS2/PRDS2, PRAS3/PRDS3): • IP67/IP69 (mating konnektör ile) — outdoor + wash-down. • Aluminum hafif + sağlam + ısı dağıtım iyi. • Orta segment endüstri — fabrika içi, mobil makine, agresif ortam dışı. • Tüm dijital çıkış destekli (İncremental, SSI, CAN, J1939). 4) Paslanmaz Çelik 316L (PRAS1/PRDS1, PRAS4, PRAS5/PRDS5, PRAS6/PRDS6, PRAS7/PRDS7, PRAS29/PRDS29): • IP67/IP69 standart, PRAS29 up to IP69, PRAS5 IP68 opsiyon . • Premium endüstri — deniz, kimya, gıda hijyenik, hijyenik wash-down. • Lazer kaynaklı hermetik kapatma — paslanmazlık + sızdırmazlık. • FDA / GMP uyumlu yüzey. • En geniş model seçimi (6 model). 5) ATEX Dust-Ex Proof (PRAS2EX, PRAS3EX, PRAS5EX): • 316L paslanmaz + II 3D Ex tc IIIC T80°C Dc X sertifikası. • Zone 21/22 patlayıcı toz bölgelerinde kullanılabilir. • IP65 (ATEX standardı). • Kullanım: Tahıl silosu, un fabrikası, kömür madenciliği, ahşap işleme, ilaç toz işleme. Sezgisel karar: • Hafif iç mekan OEM, bütçe → PRAS20/21/26 (termoplastik) • Standart fabrika + wash-down → PRAS2/3 (aluminum) • Ağır endüstri + uzun ömür + dijital çıkış → PRAS1/5/6/29 (paslanmaz) • Patlayıcı toz bölgesi → PRAS2EX/3EX/5EX

PRAS vs PRDS — single output vs redundant (ikinci kanal) versiyonları arasında nasıl seçim yaparım?

POSIROT ailesinin çoğu modelinde iki versiyon bulunur: PRAS (Single output) ve PRDS (Dual output / Redundant) . İki versiyon arasındaki fark fonksiyonel güvenlik gereksinimi ne dayanır. PRAS (Single Output) — Standart: • Tek çıkış kanalı, tek Hall efekt sensör elemanı. • Tipik kullanım: Standart endüstri uygulamalar — vinç bom açı izlem, valf konum geri bildirim, solar panel takip. • Sensör arızalanırsa sinyal kaybedilir; PLC alarm verir, makine durur. • Çoğu uygulama için yeterli . PRDS (Dual Output / Redundant) — Fonksiyonel Güvenlik: • İki bağımsız çıkış kanalı , iki ayrı Hall efekt sensör elemanı. • İki kanal aynı açıyı bağımsız olarak ölçer ve aynı sinyali verir. • Fonksiyonel güvenlik (SIL-1, SIL-2) sertifikasyonu için gereklidir. • Bir kanal arızalanırsa diğeri çalışmaya devam eder → fail-safe. • PLC iki kanalı sürekli karşılaştırır; sapma 5°'yi aşarsa hata alarmı verir. • Tipik kullanım: Vinç load chart hesabı, asansör kapı kontrolü, tıbbi cihaz açı geri bildirim, otomotiv araç açı sensörü (devirme algılama). Karar kriterleri: • SIL sertifikası gerekli mi? EVET → PRDS zorunlu . • Tek sensör arızası kabul edilemez mi? EVET → PRDS. • Makine güvenlik kategorisi PL d veya PL e? EVET → PRDS. • Standart bakım uygulamada düzenli kontrol var, tek kanal yeterli → PRAS . Maliyet: PRDS, PRAS'tan tipik %30-50 daha pahalıdır — ekstra elektronik + üretim QA + sertifikasyon dokümantasyonu. Hangi modellerde PRDS var? PRAS1, PRAS2, PRAS3, PRAS5, PRAS6, PRAS7, PRAS27, PRAS29 modellerinin PRDS karşılığı vardır. PRAS20, PRAS21, PRAS26, PRAS4 ve EX modellerinin PRDS karşılığı yoktur (bu modeller fonksiyonel güvenlik için tasarlanmamıştır).

POSIROT mıknatıs kurulumu: mıknatıs konumu, hizalama, mesafe — pratik kurallar nelerdir?

POSIROT manyetik açı sensörü iki parçalı sistem tir: hareketli mıknatıs (PCMAG) + sabit sensör. Sistemin doğruluğu mıknatısın doğru konumlandırılmasına bağlıdır. 1) Mıknatıs Tipi: ASM PCMAG serisi mıknatısları kullanır — sensör ile özel olarak kalibre edilmiştir. Standart neodimyum veya başka mıknatıs kullanmayın — manyetik alan profili farklı olduğu için doğrusallık ve çözünürlük bozulur. 2) Mıknatıs ile Sensör Arası Mesafe: • Tipik mesafe: 1-5 mm (model bağımlı, datasheet'te belirtilir). • Bu mesafeyi mekanik olarak sabit tutmak kritik tir — mesafe değişirse manyetik alan kuvveti değişir, hassasiyet düşer. • Mesafe çok küçükse ( 10 mm) sinyal zayıflar. 3) Mıknatıs Hizalama: • Mıknatısın manyetik ekseni (N-S çizgisi) sensörün ölçüm eksenine paralel olmalı. • Eksenel kayma toleransı tipik ±1 mm (PRAS modellerinde datasheet kontrol edilir). • Açısal sapma (mıknatıs eğikliği) 3°'nin altında olmalı — yoksa ölçüm hatalı olur. 4) Mıknatıs Mounting: • Mıknatıs hareketli parçaya (örn. vinç bomu mili, valf şaftı, kapı menteşesi pini) vidalı veya yapışkanlı sabitlenir. • ASM birden fazla mounting opsiyonu sunar: M3 vidalı, ¼"-28 UNF, oluk sabitleme. • Eğer mıknatıs sürekli yüksek titreşim altındaysa vidalı sabitleme önerilir (yapışkanlı mounting zamanla gevşeyebilir). 5) Manyetik Korunma: • Sensör ve mıknatıs yakınında güçlü manyetik kaynak olmamalı (büyük motor, transformatör, manyetik separator). Tipik koruma mesafesi 50-100 mm. • Ferromanyetik nesneler (demir, çelik) mıknatısın manyetik alanını saptırır. Sensör ile mıknatıs arasında ferromanyetik bir bariyer (örn. çelik kapak) olmamalı. • Eğer mounting yüzeyi çelik ise mıknatıs ile yüzey arasına 2-3 mm ara ayırıcı (plastik veya aluminum spacer) eklenmelidir. 6) Sıcaklık Hassasiyeti: • PCMAG mıknatıslarda kullanılan neodimyum mıknatıs 150°C üstünde demagnetize olur. POSIROT modelleri tipik -40°C / +85°C operasyon sıcaklığında çalışır. • Çok yüksek sıcaklık ortamı için samaryum-kobalt mıknatıs opsiyonu mevcuttur (+200°C'ye kadar) — ASM'den özel sipariş.

ATEX dust-ex 3 modeli (PRAS2EX, PRAS3EX, PRAS5EX) arasındaki fark nedir? Hangisini seçmeliyim?

Üçü de aynı sertifika seviyesindedir: II 3D Ex tc IIIC T80°C Dc X . Aralarındaki fark boyut, mounting ve hassas özellikler de yatar. PRAS2EX: • PRAS2'nin ATEX versiyonu. • Aluminum gövdeli PRAS2'den 316L paslanmaz versiyona geçilmiş + Ex sertifika. • Standart M12 5-pin konnektör. • Tipik kullanım: Patlayıcı toz bölgesindeki standart açı izlem. PRAS3EX: • PRAS3'ün ATEX versiyonu. • PRAS2EX'e göre farklı boyut/mounting . • Aynı sertifika, aynı çıkış arayüzleri. • Tipik kullanım: Patlayıcı toz bölgesinde PRAS3 boyutunun gerekli olduğu durumlar. PRAS5EX: • PRAS5'in ATEX versiyonu. • En geniş model — PRAS5 paslanmaz robust ailenin Ex versiyonu. • Daha büyük mounting yüzeyi, daha sağlam yapı. • Tipik kullanım: Patlayıcı toz bölgesinde ağır endüstri açı izlem. Karar adımı: 1. İlk olarak mevcut PRAS sürümü belirleyin (PRAS2/3/5 mounting + boyut + bütçe). 2. O sürümün Ex versiyonunu seçin (PRAS2 → PRAS2EX, PRAS3 → PRAS3EX, PRAS5 → PRAS5EX). Hangi PRAS modeli + uygulama: • Mini OEM açı izlem patlayıcı toz → PRAS2EX • Standart endüstri + Ex → PRAS3EX • Ağır endüstri + Ex → PRAS5EX Standart farklar: • DIN EN 60079-0 (genel ATEX) • DIN EN 60079-31 (dust-ex spesifik) • IIIC — tüm toz tipleri (iletken toz dahil — kömür, metal partikül) • T80°C — sensör yüzey sıcaklığı 80°C'yi aşmaz (çoğu toz patlayıcı tutuşma sıcaklığının altında) • Dc X — Equipment Protection Level (Dust, kategori c, düşük darbe enerjisi 4 J test edilmiş) Önemli: Bu modeller sadece patlayıcı TOZ (Zone 21/22) için sertifikalıdır. Patlayıcı GAZ (Zone 0/1/2) için sertifika YOK — petrokimya/rafineri gaz uygulamaları için POSIROT EX kullanmayın, ASM'nin özel siparişle Ex ia versiyonu gerekir.

Çıkış arayüzü seçimi: Analog, İncremental encoder, SSI dijital, CANopen, SAE J1939 — hangisi nereye?

POSIROT ailesi modern endüstri standardı 5 farklı çıkış arayüzü destekler. Seçim PLC tarafındaki giriş kartınızla belirlenir. 1) Analog 0.5-10 V / 0-10 V Voltage: • Endüstri standardı, çoğu PLC analog giriş kartı destekler. • Sınırlama: Kablo uzunluğu 100 m üstünde voltaj düşümü. • Tipik kullanım: Sabit kurulum, kontrol odası mesafe 2) Analog 0.5-4.5 V Voltage: • Otomotiv standardı (özellikle mobil makine, traktör). 0 V → hata göstergesi. • Tipik kullanım: Off-road araç, tarım makinesi, ekskavatör. 3) Analog 4-20 mA Current (3-telli): • En sağlam analog seçenek, 1000 m'ye kadar gürültüsüz. • Tipik kullanım: Uzun mesafe sabit kurulum, gürültülü endüstri. 4) İncremental Encoder Output (A/B + Z, 1-1024 ppr): • Açısal pozisyon değişimi için darbe sayısı çıkışı. Tek tur (360°) içinde 1024 puls. • Mutlak pozisyon yok — homing gerekir. • Tipik kullanım: Yüksek hızlı dönen ekipman (motor mil hızı, fan kanat sayma), klasik enkoder uygulamaları. 5) SSI Dijital (12-16 bit): • Synchronous Serial Interface. Mutlak açısal pozisyon nano-saniye hassasiyetinde. • PLC SSI giriş kartı gerekir. • Tipik kullanım: Yüksek hassasiyetli CNC, robotic, hassas pozisyonlama. 6) CANopen: • Endüstri otomotiv standardı. Bir bus üzerinde 127 sensör. • Çözünürlük 0.05° max (POSIROT için). • Tipik kullanım: Mobil makine, otomotiv ECU, çok-noktalı izlem. 7) SAE J1939: • Ağır araç standardı — kamyon, traktör, off-highway ekipman. • CANopen'ın J1939 varyantı. • Tipik kullanım: İş makinesi (ekskavatör, vinç, traktör), ağır araç. Karar tablosu: • Standart fabrika içi sabit kurulum → 0-10 V Analog • Uzun mesafe, gürültülü endüstri → 4-20 mA • Mobil makine, otomotiv → 0.5-4.5 V veya CANopen • İş makinesi (traktör, ekskavatör) → SAE J1939 • Yüksek hassasiyetli CNC, robotic → SSI 16 bit • Hızlı dönen ekipman → İncremental encoder

PRAS26 ultra-kompakt mini sensörü kapı menteşesi, valf veya küçük cihaza nasıl entegre ederim?

PRAS26, ASM'nin 2013'te tanıttığı ultra-kompakt OEM mini açı sensörü dür. Kapı menteşesi, küçük valf, ofis ekipmanı, oyuncak/robotik gibi sıkı alan uygulamalar için tasarlanmıştır. Boyut ve ağırlık: • 8 g (kablo hariç) — POSIROT ailesinin en hafifi. • Konnektör TE3, 3-pin (kompakt OEM tipi). • Epoksi fiberglass + termoplastik gövde — düşük maliyet, yeterli mukavemet. • IP60 — kapalı iç mekan kurulum (su yok). Kurulum Senaryoları: 1) Kapı Menteşe Pozisyonu: • PRAS26 menteşe pini etrafına monte edilir, hareketli pin üzerine küçük bir PCMAG mıknatıs yapıştırılır. • Kapı açıldıkça mıknatıs döner, sensör 0-180° aralığında açıyı ölçer. • Çıkış: 0.5-4.5 V veya 4-20 mA — alarm sistemi PLC'sine bağlanır. • Tipik kullanım: bina güvenlik (kapı açık alarmı), sterilizatör kapağı, fan kapakları. 2) Küçük Valf Geri Bildirim: • Manuel veya pneumatic valfin şaftı etrafına PRAS26 monte edilir. • Şaft üzerinde küçük mıknatıs vardır (PCMAG). • Çıkış: 0.5-4.5 V kontrol odası PLC'sine — operatör valfin %50, %75, %100 açık olduğunu görür. • Tipik kullanım: küçük su/gaz valfi, otomatik dozaj valfi. 3) Robotik / Oyuncak Joint Açısı: • Küçük robotik kol joint'ine PRAS26 entegre. • Joint dönerken sensör açıyı geri besler. • Çıkış: 0.5-4.5 V Arduino veya küçük PLC'ye doğrudan. • Tipik kullanım: eğitim robotları, küçük servo geri bildirim, hobi projeleri. 4) Pano Düğmeleri / Ölçü Cihazları: • Dönen ayar düğmesi pozisyonu — örn. fırın termostatı, müzik ekipmanı. • Düğme arkasına PRAS26, düğmenin altına PCMAG. • Çıkış: 0.5-10 V — analog kontrol devresine. Önemli Sınırlamalar: • PRAS26 kapalı iç mekan için . Outdoor veya wash-down için PRAS5/6 paslanmaz gerekir. • Hassasiyet ±0.5% f.s. — yüksek hassasiyetli CNC veya kalibrasyon için yeterli değildir (PRAS5/6 paslanmaz ±0.3% sunar). • Tek output — redundant PRDS karşılığı yok. Fonksiyonel güvenlik gerekiyorsa PRAS2/3 PRDS versiyonları seçilmeli. OEM cihaz tasarımcıları için PRAS26 dataşeyt'inde detaylı boyut çizimleri ve mounting önerileri mevcuttur.

POSIROT garanti, kalibrasyon ve IMB Electric bölgesel destek koşulları nelerdir?

Garanti: ASM Sensor tüm POSIROT modelleri için 2 yıl üretici garantisi sunar. Garanti dışı durumlar: • Manyetik girişim (büyük motor/transformatör yakını) ile demagnetizasyon • Mıknatıs ile sensör arasında ferromanyetik bariyer eklenmesi • Yüksek sıcaklık demagnetizasyonu (>150°C neodimyum mıknatıs sınırı) • Mekanik darbe ile gövde hasarı • Yetkisiz açma veya tamir • EX modellerde patlayıcı bölge sınıfı dışında kullanım Kalibrasyon: POSIROT manyetik teknoloji kontak-temaz çalıştığı için mekanik aşınma yoktur — kalibrasyon aralığı uzun. Tipik 5-10 yıl . Saha kontrolü için: • Sensör tam aralık (0° ve 360°) okumaları kontrol edilir. • ±0.5% f.s. (plastik) veya ±0.3% f.s. (paslanmaz) sınırı içinde olmalı. • IMB Electric Türkiye'de akredite kalibrasyon hizmeti sunar (TÜRKAK kapsamı). Mıknatıs ömrü: Standart PCMAG mıknatıslar (neodimyum) uzun ömürlüdür — manyetik özelliklerini 10+ yıl korur. Tek sınırlama yüksek sıcaklık (>150°C) — bu ortamlarda samaryum-kobalt mıknatıs (özel sipariş) gerekir. Sensör değişimi: POSIROT elektroniği kontak-temaz olduğu için aşınma yok. Arıza modu tipik dış darbe (gövde hasarı), aşırı sıcaklık veya manyetik girişim . Sensör değiştirilirse mıknatıs aynı kalır (PCMAG zaten kalibreli). EX modelleri için özel notlar: • ATEX sertifikası yıllık denetim gerektirir (DIN EN 60079-31). • Mounting + topraklama mimarisi tesisin ATEX dokümantasyonunda saklanmalı. • Bakım sırasında patlayıcı atmosferin olmadığı zamanda (hot work permit ile) yapılmalı. • IMB Electric mühendislik desteği Türkiye'deki ATEX tesisler için tam dokümantasyon paketi sunar. IMB Electric Bölgesel Destek: IMB Electric, ASM Sensor'ün resmi global dağıtım ağında Türkiye temsilcisi olarak listelenmiştir ve yetki kapsamı Türkiye + Ortadoğu + Kuzey Afrika + Batı Asya 'yı kapsar. Bölgesel hizmetler: • Stoktan teslim (İstanbul İkitelli OSB) • Hızlı teklif (24-48 saat) • Akredite kalibrasyon ve onarım servisi (TÜRKAK kapsamı) • Uygulama bazlı mühendislik desteği — sensör + mıknatıs seçim, mounting yardımı, ATEX dokümantasyon • Garanti süreçlerinin yerel takibi • Türkçe + İngilizce + Arapça (Ortadoğu için) teknik dokümantasyon • Saha eğitimi (talep üzerine) İletişim: info@imbelectric.com · +90 212 544 59 59 · imbelectric.com

PRAS26 modeli için neden M12 kablo kullanamıyorum? Hangi kablo gerekli?

PRAS26 modeli, diğer PRAS Magnetic Açı Sensörlerinden farklı bir konnektör kullanır. Standart PRAS1/2/3/5/6/7/etc. modelleri M12 5-pin standart konnektör kullanırken, PRAS26 özel TE 3-pin konnektör kullanır. Doğru Kablo: Sipariş Kodu: CONN-TE-3F-G-LITZE-0,5M Tanım: 3-pin TE konnektör + 0.5 m açık uçlu kablo Kullanım: Sadece PRAS26 modeli için özel mating connector. Diğer PRAS modelleriyle uyumlu değil. Neden Özel Konnektör? PRAS26 modeli kompakt boyut + düşük profil tasarımı içerir — alanı kısıtlı OEM uygulamaları için (örn. küçük joystick, kompakt motor şaftı pozisyonu). Standart M12 konnektör fiziksel olarak sığmıyor; TE 3-pin daha küçük profile sahip. PRAS26 Tipik Uygulamalar: Kompakt joystick (mobil makine kumandası) Küçük motor şaft pozisyonu Sınırlı yer + düşük profil ihtiyacı Düşük maliyet + basit uygulamalar (sadece 3 telli analog) Sipariş Önerisi: PRAS26 sensörü siparişiyle birlikte CONN-TE-3F-G-LITZE-0,5M mating connector ayrıca sipariş edin. 0.5 m standart uzunluk — eğer daha uzun gerekirse açık uçtan ek kablo eklenir (sadece düz uzatma, konnektör değil). Karşılaştırma: PRAS standart (PRAS1/2/3/etc.) → M12 konnektör → standart KAB-{2/5/10/15/20}M-M12/4F/G veya /W -LITZE kabloları PRAS26 özel → TE 3-pin konnektör → sadece CONN-TE-3F-G-LITZE-0,5M NOT: Eğer PRAS26'da M12 konnektörlü versiyon gerekiyorsa, ASM'ye özel sipariş ile değiştirilebilir — ancak bu durumda fiziksel boyut değişebilir. IMB Electric mühendislik ekibi alternatifleri inceler.

POSIROT'u sıcak ortamda (motor yakını, fırın çıkışı) nasıl kullanırım? Yüksek sıcaklık mıknatıs var mı?

POSIROT PRAS Magnetic sensörleri standart olarak -40°C ... +85°C aralığında çalışır. Ancak sensörün doğru çalışması için pozisyon mıknatısı da çalışma sıcaklığına dayanmalı . ASM, sıcak ortamlar için özel yüksek sıcaklık mıknatısları sunar. Yüksek Sıcaklık Mıknatıs Modelleri: PRMAG22-T125 — PRMAG22'nin yüksek sıcaklık versiyonu (Tmax 125°C) PRMAG20-T125 — PRMAG20 yüksek sıcaklık PRMAG21-T125 — PRMAG21 yüksek sıcaklık Standart vs T125 Mıknatıs: Standart PRMAG mıknatıslar Tmax +80°C dayanır. T125 versiyonlar Tmax +125°C dayanır. +125°C üstünde özel ferrit veya samarium-cobalt mıknatıs gerekir (talep üzerine). Sıcak Ortam Uygulamaları: Elektrik motoru yakını: Motor gövdesi tipik 80-100°C, motor yakını çevre 60-90°C → T125 mıknatıs önerilir. Fırın çıkışı / Yüksek sıcaklık üretim: Sıcak presler, kalıp şekillendirme, çelik tesisleri → T125 zorunlu. Egzoz manifold yakını: Otomotiv test hücresi, mobil makine motor yanı → T125. Buhar tesisi / kazan dairesi: Yüksek sıcaklık + nem → T125 + IP koruma yüksek. ÖNEMLİ — Sensör Sıcaklık Sınırı: T125 mıknatıs sensör gövdesi sıcaklığını DEĞİŞTİRMEZ. PRAS sensör gövdesi yine -40...+85°C aralığında çalışır. Mıknatıs sensör gövdesinden 5-15 mm uzakta hareket ettiği için mıknatıs sıcak ortamda kalabilir, sensör gövdesi serin ortamda — termal izolasyon ile bu mümkün. Eğer sensör gövdesi de sıcak (>85°C) ortamda olmalıysa: Termal izolasyon (heat shield) ile sensör gövdesini koruyun Hava soğutma kanalı tasarlayın Sensörü uzak yere monteleyip uzun şaft + mıknatıs kullanın (mıknatıs sıcak, sensör serin) Veya ASM'ye tam yüksek sıcaklık sensör paketi özel sipariş edin (talep üzerine) Karar Tablosu: Sensör + mıknatıs her ikisi de -40...+80°C → Standart PRMAG (PRMAG1/2/20/21/22) Mıknatıs 80-125°C ortamda + sensör serin (≤85°C) → PRMAG-T125 + termal izolasyon Sensör + mıknatıs her ikisi 85°C+ ortamda → Özel sipariş veya alternatif teknoloji IMB Electric mühendislik ekibi sıcak ortam uygulamalarında saha değerlendirme ve mıknatıs/sensör seçim danışmanlığı sunar.

B2B · ÜRÜN SERİSİ · ASM GMBHREF · IMB · ASM GMBH · POSIROT® — MANYETIK AÇI SENSÖRLERI

AKTİF

ASM GmbH · ÜRÜN SERİSİ

ASM GmbH POSIROT®Manyetik Açı Sensörleri

Temassız, aşınmasız manyetik açı ölçümü · 0-15°'den 0-360°'ye · 15 model · Plastik OEM → ATEX Ex sertifikalı

POSIROT® ailesi, dönel devre elemanlarının (kapı menteşeleri, valf konum geri bildirimi, kepçe-bom açısı, ameliyat masası, palet konveyörü) açısal konumunu mutlak hassasiyetle algılayan 15 farklı model sunar. Tümünde ortak özellik: kontak-temaz manyetik prensip. Hareketli parça üzerine küçük bir mıknatıs monte edilir; sensörün içindeki Hall efekt elemanları mıknatısın açısını ölçer. Mıknatıs ile sensör fiziksel olarak temaz etmez — bu, mekanik aşınmayı sıfıra indirir.

4 farklı form faktöründe sunulur:
• Kompakt OEM (Plastik/Termoplastik gövde, IP60-IP67): Kapı menteşesi, ofis ekipmanı, hafif endüstri için ekonomik çözüm. PRAS20, PRAS21, PRAS26, PRAS27/PRDS27.
• Aluminum Endüstri (Aluminum gövde, IP67/IP69): Standart fabrika içi kullanım. PRAS2/PRDS2, PRAS3/PRDS3.
• Paslanmaz Çelik Robust (316L Paslanmaz, IP67/IP69): Ağır endüstri, deniz, açık alan, hijyenik wash-down. PRAS1/PRDS1, PRAS4, PRAS5/PRDS5, PRAS6/PRDS6, PRAS7/PRDS7, PRAS29/PRDS29.
• ATEX Dust-Ex Proof (316L Paslanmaz + Ex sertifika): Patlayıcı toz bölgeler — tahıl silosu, un fabrikası, kömür madenciliği. PRAS2EX, PRAS3EX, PRAS5EX.

Ölçüm aralığı: tüm modellerde 0-15°'den 0-360°'ye 15° artışlarla seçilebilir. İncremental, SSI ve CAN çıkışlı modellerde mekanik 360° tam tur ölçüm. Çıkış arayüzleri: 0-10 V voltage, 0.5-10 V, 0.5-4.5 V (otomotiv), 4-20 mA current, programlanabilir analog, incremental encoder, SSI dijital, CANopen, SAE J1939. Redundant (ikinci kanal) versiyonları PRDS varyantlarında mevcut. 2011'de ASM tarafından tanıtılan EX modelleri patlayıcı toz Zone 21/22 bölgelerinde kullanım için II 3D Ex tc IIIC T80°C sertifikalıdır.

IMB Electric, ASM Sensor'ün resmi global dağıtım ağında Türkiye temsilcisi olarak listelenmiş firmadır; yetki kapsamımız Türkiye + Ortadoğu + Kuzey Afrika + Batı Asya'yı kapsar.

Vinç bom açı geri bildirimiValf konum kontrolüAmeliyat masası açı izlemKapı menteşe pozisyonuSolar panel takip sistemiMobil makine eklem açısıRüzgar enerjisi kanat açısıOtomatik kapı / engel kontrolüATEX patlayıcı toz bölgesi

Kompakt OEM Modeller (Plastik / Termoplastik, IP60-IP67)

Hafif uygulamalar için ekonomik OEM çözümler · Termoplastik / epoksi fiberglass gövde · Kapı menteşesi, ofis ekipmanı, küçük valfler için ideal

4 MODEL840 ÜRÜN

BU GRUPTA ORTAKGövde:Plastik / Termoplastik · Küçük boyut · Düşük maliyetÇıkış:0.5-10 V · 0.5-4.5 V · 4-20 mAKoruma:IP60 → IP67 (model bağımlı)

Model	Ölçüm Aralığı	Elektriksel Çıkış	Ek Özellikler	Veri Sayfası

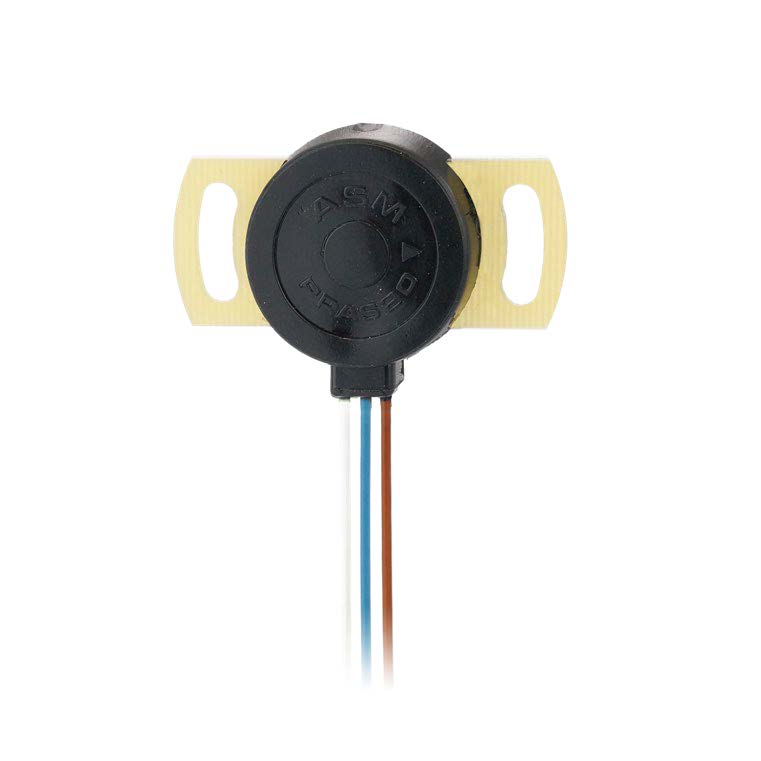

PRAS20	0-15° → 0-360°	0.5-10 V · 0.5-4.5 V · 4-20 mA (3-telli) · Redundant versiyon mevcut	Epoksi fiberglass / termoplastik gövde · IP60 · Single-wire 3×0.5 mm² kablo · ±0.5% f.s. doğrusallık · Compact, ekonomik OEM açı sensörü · 2008'de ASM tarafından tanıtılan ultra-flat tasarım	Veri sayfası henüz yüklenmedi — PRAS20

PRAS21	0-15° → 0-360°	0.5-4.5 V	Epoksi fiberglass / termoplastik · IP60 · Single-wire 3×0.5 mm² · ±0.5% f.s. · Otomotiv 0.5-4.5 V tek çıkış · PRAS20'nin sadeleştirilmiş versiyonu	Veri sayfası henüz yüklenmedi — PRAS21

PRAS26	0-15° → 0-360°	0.5-10 V · 0.5-4.5 V · 4-20 mA (3-telli)	Epoksi fiberglass + termoplastik · IP60 · ~8 g (kablo hariç) · Konnektör TE3 3-pin · ±0.5% f.s. · 2013'te ASM ürün hattına eklenen ultra-kompakt OEM modeli · Dar montaj alanları için	Veri sayfası henüz yüklenmedi — PRAS26

PRAS27 / PRDS27	0-15° → 0-360° (CAN: 0-360°)	0.5-10 V · 0.5-4.5 V · 4-20 mA · Programlanabilir analog · CANopen	Plastik gövde · IP67 · Kablo 5×0.25 mm² · CAN versiyonu: 0.3 m kablo + M12 5-pin konnektör · CAN çözünürlük 0.05° max · Plastik sınıfının IP67 ile robust versiyonu · PRDS27 ikinci kanal redundant	Veri sayfası henüz yüklenmedi — PRAS27 / PRDS27

Aluminum Gövde Endüstri Modelleri (IP67/IP69)

Standart fabrika içi açı ölçüm uygulamaları · Aluminum gövde, IP67/IP69 · İncremental / SSI / CAN tam dijital çıkış · Wash-down ve outdoor uyumlu

2 MODEL4.032 ÜRÜN

BU GRUPTA ORTAKGövde:Aluminum · IP67/IP69 (mating konnektör ile)Dijital çıkış:İncremental · SSI · CANopen · SAE J1939Konnektör:M12 5-pin (analog) · M12 8-pin (dijital)Ölçüm Aralığı:0-15° → 0-360° (Analog) · 0-360° (İncremental/SSI/CAN)

Model	Elektriksel Çıkış	Ek Özellikler	Veri Sayfası
PRAS2 / PRDS2	0.5-10 V · 0.5-4.5 V · 4-20 mA · Programlanabilir · İncremental encoder (1-1024 ppr) · SSI · CANopen · SAE J1939	Aluminum gövde · IP67/IP69 (mating konnektör ile) · M12 5-pin (analog) veya M12 8-pin (dijital) · Kablo çıkış opsiyonu (2 m standart) · ±0.3% f.s. analog doğrusallık · ±1° dijital doğrusallık · PRDS2 redundant (ikinci kanal)	Veri sayfası henüz yüklenmedi — PRAS2 / PRDS2

PRAS3 / PRDS3	0.5-10 V · 0.5-4.5 V · 4-20 mA · Programlanabilir · İncremental · SSI · CANopen · J1939	Aluminum gövde · IP67/IP69 (mating konnektör ile) · M12 5-pin/8-pin veya kablo · ±0.3% f.s. · PRAS2'nin alternatif boyut/mounting varyantı · PRDS3 redundant	Veri sayfası henüz yüklenmedi — PRAS3 / PRDS3

Paslanmaz Çelik Robust Modeller (316L, IP67/IP69)

Ağır endüstri, deniz, açık alan ve hijyenik wash-down için 316L paslanmaz premium modeller · Lazer kaynaklı hermetik · Vinç, gemi güvertesi, kimya, gıda için referans

6 MODEL8.784 ÜRÜN

BU GRUPTA ORTAKGövde:316L paslanmaz · Lazer kaynaklı hermetikKoruma:IP67/IP69 (PRAS29 up to IP69)Çıkış:Analog + İncremental + SSI + CAN + J1939

Model	Ölçüm Aralığı	Elektriksel Çıkış	Ek Özellikler	Veri Sayfası

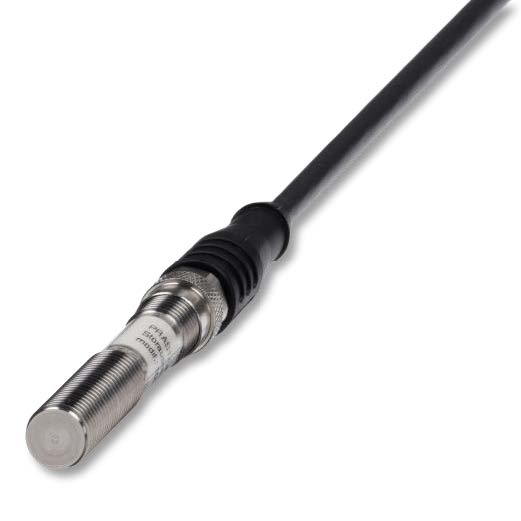

PRAS1 / PRDS1	0-15° → 0-360° (Analog) · 0-360° (İncremental/SSI/CAN)	0.5-10 V · 0.5-4.5 V · 4-20 mA · İncremental (1-1024 ppr) · SSI · CANopen	316L paslanmaz çelik · IP67/IP69 (mating konnektör ile) · M12 5-pin (analog) / 8-pin (dijital) · ±0.3% f.s. analog · ±1° dijital · PRDS1 redundant ikinci kanal	Veri sayfası henüz yüklenmedi — PRAS1 / PRDS1

PRAS4	0-15° → 0-360°	0.5-10 V · 0.5-4.5 V · 4-20 mA (3-telli)	316L paslanmaz · Kablo çıkış (standart 2 m, konnektörsüz) · Kalıcı kurulum için · ±0.3% f.s. · Sürekli su altı uyumluluğu için kablolu sealing	Veri sayfası henüz yüklenmedi — PRAS4

PRAS5 / PRDS5	0-15° → 0-360° (Analog) · 0-360° (Dijital)	0.5-10 V · 0.5-4.5 V · 4-20 mA · Programlanabilir · İncremental · SSI · CANopen · J1939	316L paslanmaz · IP67/IP69 standart, IP68 opsiyonel · M12 5-pin/8-pin veya kablo · ±0.3% f.s. · PRDS5 redundant	Veri sayfası henüz yüklenmedi — PRAS5 / PRDS5

PRAS6 / PRDS6	0-15° → 0-360° (Analog) · 0-360° (Dijital)	0.5-10 V · 0.5-4.5 V · 4-20 mA · Programlanabilir · İncremental · SSI · CANopen · J1939	316L paslanmaz · IP67/IP69 (konnektör çıkış IP67/IP69 konnektör kablosu ile) · M12 5-pin/8-pin · Kablo çıkış 2 m opsiyon · PRAS1/2/3'ün alternatif boyut/mounting varyantı	Veri sayfası henüz yüklenmedi — PRAS6 / PRDS6

PRAS7 / PRDS7	0-15° → 0-360° (Analog) · 0-360° (Dijital)	0.5-10 V · 0.5-4.5 V · 4-20 mA · İncremental · SSI · CANopen · J1939	316L paslanmaz · IP67/IP69 · M12 5-pin/8-pin · ±0.3% f.s. · PRAS6'nın varyant boyut/mounting · Hijyenik uygulamalar için	Veri sayfası henüz yüklenmedi — PRAS7 / PRDS7

PRAS29 / PRDS29	0-15° → 0-360° (Analog) · 0-360° (CAN)	0.5-10 V · 0.5-4.5 V · 4-20 mA · Programlanabilir · Redundant · CANopen 0.05° çözünürlük	316L paslanmaz · IP69'a kadar · Kablo çıkış 2 m standart · CAN: 0.3 m kablo + M12 5-pin · CAN çözünürlük 0.05° max · ±0.5% f.s. analog · CAN sürekli izlem için ideal	Veri sayfası henüz yüklenmedi — PRAS29 / PRDS29

ATEX Dust-Ex Proof Modeller (Patlayıcı Toz Bölgesi)

Tahıl silosu, un fabrikası, kömür madenciliği gibi patlayıcı toz bölgeler için sertifikalı · ASM 2011''de ATEX dust-ex POSIROT''u sektöre tanıttı · Zone 21/22

3 MODEL1.440 ÜRÜN

BU GRUPTA ORTAKATEX:II 3D Ex tc IIIC T80°C Dc X (Zone 21/22)Gövde:316L paslanmaz · IP65Sertifika:DIN EN 60079-0 + EN 60079-31Ölçüm Aralığı:0-15° → 0-360°Elektriksel Çıkış:0.5-10 V · 0.5-4.5 V · 4-20 mA (3-telli)

Model	Ek Özellikler	Veri Sayfası

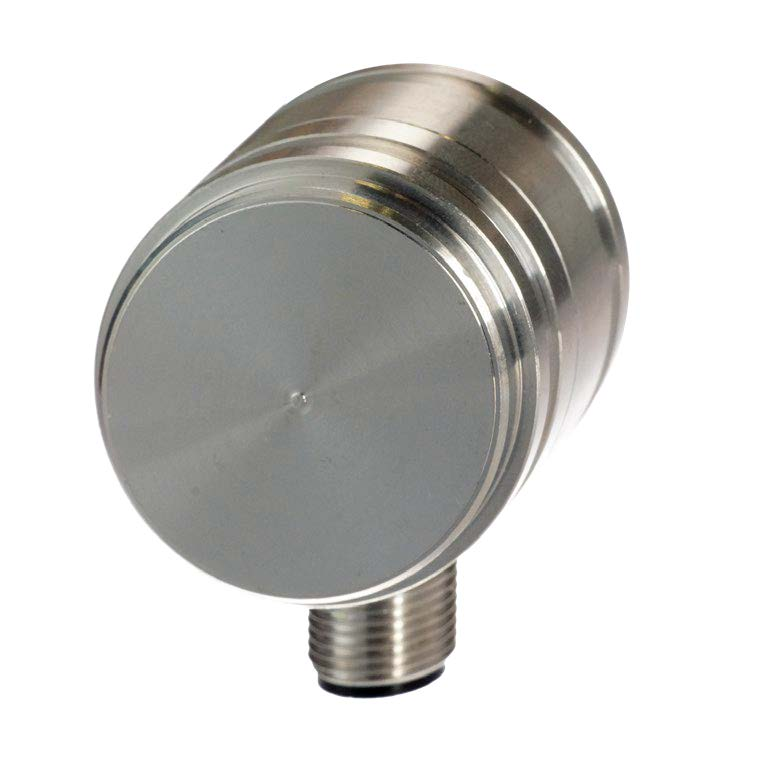

PRAS2EX	ATEX II 3D Ex tc IIIC T80°C Dc X · 316L paslanmaz · IP65 · M12 5-pin konnektör · DIN EN 60079-0 + 60079-31 sertifikalı · ±0.3% f.s. · PRAS2'nin ATEX dust-ex versiyonu	Veri sayfası henüz yüklenmedi — PRAS2EX

PRAS3EX	ATEX II 3D Ex tc IIIC T80°C Dc X · 316L paslanmaz · IP65 · M12 5-pin · DIN EN 60079 sertifikalı · ±0.3% f.s. · PRAS3'ün ATEX varyantı	Veri sayfası henüz yüklenmedi — PRAS3EX

PRAS5EX	ATEX II 3D Ex tc IIIC T80°C Dc X · 316L paslanmaz · IP65 · M12 5-pin · DIN EN 60079 sertifikalı · ±0.3% f.s. · PRAS5'in ATEX varyantı	Veri sayfası henüz yüklenmedi — PRAS5EX
