MEMS eğim sensörü nasıl çalışır? Yerçekimi referansı ne anlama gelir, sınırları nelerdir?

MEMS (Mikro-Elektromekanik Sistem) eğim sensörü dünya'nın yerçekimi vektörünü referans nokta olarak kullanır. Sensörün içinde küçük bir MEMS ivmeölçer bulunur — bu cihaz 3 eksende ivme ölçer (x, y, z). Dünya yüzeyinde durağan bir sensörde tek ivme kaynağı yerçekimidir (1 g = 9.81 m/s²). Sensör bu yerçekimi vektörünün eksenlere göre yönelimini hesaplar ve eğim açısını elde eder. Çalışma Prensibi (3 adım): 1. MEMS ivmeölçer x, y, z eksenlerinde yer çekimi bileşenlerini ölçer (ax, ay, az). 2. Tilt = atan2(ax, az) veya atan2(ay, az) trigonometrik hesap. 3. Sonuç açısal eğim olarak çıkışa verilir (0.5-10 V, 4-20 mA, CANopen, vb.). Tek Eksen vs İki Eksen: • Tek eksen (±180°): Sensör tek bir döner eksen etrafında ölçüm yapar. Vinç bom yükselme açısı, kapı menteşesi gibi tek-derece-of-freedom uygulamalarda. • İki eksen (±60°): Hem azimut hem tilt — solar panel takip gibi. ±60° sınırı: yerçekimi vektörü dikey eksenden uzaklaştıkça hesap hassasiyeti azalır, ±60° üstü matematiksel olarak güvenilmez. MEMS Sınırı 1 — Statik Ölçüm: POSITILT statik veya yavaş hareketli ekipmanda doğru ölçer. Hareket halinde (hızlanma, vibrasyon, yön değişimi) MEMS ivmeölçer yerçekimi + hareket ivmesinin toplamını okur, yerçekimi tek başına ayırt edilemez. Sonuç: dinamik ortamda eğim ölçümü sapar. Çözüm — POSITILT PTK (Gyro-Kompanzasyonlu): PTK varyantları (ayrı sayfa) MEMS'e ek olarak 3 eksenli gyro sensörü içerir. Gyro açısal hız ölçer — hareket bileşeni gerçek zamanlı hesaplanır ve yerçekimi okumasından çıkarılır. Sonuç: hareketli ekipmanda da doğru eğim. MEMS Sınırı 2 — Sıcaklık Hassasiyeti: MEMS ivmeölçerlerin doğrusallığı sıcaklığa biraz bağlıdır. POSITILT içinde sıcaklık kompanzasyonu var (PTAM/PTDM modellerinde standart). Çalışma sıcaklığı dışında (-40°C/+85°C) doğrusallık tolerans dışına çıkabilir. Karar: • Statik veya yavaş hareketli ekipman → POSITILT yeterli • Hareket halindeyken doğru ölçüm gerekli → POSITILT PTK (gyro-kompanzasyonlu)

PTAM (analog tek eksen) ile PTDM (analog çift eksen / redundant) arasında nasıl seçim yaparım?

POSITILT ailesinde model isimleri 3 harf kodu içerir: • PT = POSITILT • A = Analog (çıkış tipi) • M = Mono (tek kanal) veya D = Dual (çift kanal) Örnek: PTAM2 = POSITILT Analog Mono variant 2; PTDM2 = POSITILT Analog Dual variant 2. PTAM (Tek Kanal Analog) — Standart: • Tek çıkış kanalı — sensör bir eksendeki açıyı ölçer ve tek analog sinyal verir. • Tipik kullanım: Standart endüstri uygulamalar — vinç bom açısı, valf konum, kapı menteşesi. • Sensör arızalanırsa sinyal kaybedilir; PLC alarm verir, makine durur. • Çoğu uygulama için yeterli. PTDM (Çift Kanal Analog / Redundant) — Fonksiyonel Güvenlik: • İki bağımsız çıkış kanalı , iki ayrı MEMS sensor elemanı. • İki kanal aynı eğimi bağımsız olarak ölçer. • Fonksiyonel güvenlik (SIL-1, SIL-2) sertifikasyonu için zorunlu. • Bir kanal arızalanırsa diğeri çalışmaya devam eder → fail-safe. • PLC iki kanalı karşılaştırır; sapma 5°'yi aşarsa hata alarmı verir. • Tipik kullanım: Vinç load chart hesabı, asansör platform devrilme, mobil platform kararlılık kontrolü, tıbbi cihaz açı geri besleme. Önemli — PTDM Çift Eksen Değil: "Dual" burada çift eksen DEĞİL, redundant ikinci kanal demek. Eğer iki eksende ölçüm gerekiyorsa (azimut + tilt), bu ±60° iki eksen özelliği zaten PTAM modellerinde mevcut — PTDM ile karıştırılmaz. Karar Kriterleri: • SIL sertifikası gerekli mi? - EVET → PTDM zorunlu - HAYIR → PTAM yeterli • Tek sensör arızası kabul edilemez mi? - EVET → PTDM - HAYIR → PTAM • Makine güvenlik kategorisi PL d veya PL e? - EVET → PTDM • Bütçe sınırı? - PTDM, PTAM'den tipik %30-50 daha pahalı Hangi PTAM modellerinde PTDM var? • PTAM2 → PTDM2 var • PTAM5 → PTDM5 var • PTAM6 → PTDM6 var • PTAM7 → PTDM7 var • PTAM27 → PTDM27 var • PTAM4 (su altı): PRDS varyantı YOK (su altı uygulama tek kanal) • PTM27/PTM29 (yüksek hassasiyet): PRDS varyantı YOK

Tek eksen ±180° ile iki eksen ±60° arasında nasıl seçim yaparım?

POSITILT modellerinin çoğu iki ölçüm konfigürasyonu destekler — sipariş anında veya fiziksel mounting ile belirlenir. Karar uygulamanın hareket eksenleri ne göre yapılır. Tek Eksen (±180°) Konfigürasyon: • Sensör bir tek dönen eksen etrafında açıyı ölçer. • Aralık ±180° (tam yarım dönüş veya tam tur eğim algılama). • Tipik uygulamalar: Vinç bom yükselme açısı (yukarı/aşağı), kapı menteşesi (açık/kapalı), pencere paneli, valf 90° açma/kapama, hidrolik kepçe açısı (yukarı/aşağı). Neden ±180°? Tek eksen ölçümünde sensör tüm yarım turu (180° aşağıdan +180° yukarıya) ölçebilir. Mobil platformlar için devrilme tespiti ne özellikle uygundur — eğer platform yana yatarsa 90°'yi aşar, sensör bunu algılayıp alarm verir. İki Eksen (±60°) Konfigürasyon: • Sensör iki bağımsız eksen de açıyı ölçer (örn. X-Y düzleminde). • Aralık ±60° her eksen için. • Tipik uygulamalar: Solar panel takip (azimut + tilt), 2-eksen platform stabilizasyon, çift eksenli ölçü cihazları, gemi pitch+roll. Neden ±60° Sınır? İki eksen ölçümünde matematik yerçekimi vektörünün her iki eksende projeksiyonunu kullanır. Eksenler dikey eksenden uzaklaştıkça (60°+) projeksiyon hesabı belirsizleşir — özellikle 90° yakınında küçük gürültü büyük açı sapması yaratır. Bu, MEMS teknolojisinin doğal sınırı. Özel Durum — PTAM27/PTDM27: Bu modeller iki eksende de ±180° destekler — POSITILT ailesinde benzersiz özellik. 3D pozisyon takibi (azimut + tilt + roll) için optimize. Solar tracker yüksek-çevre platformları, robotik kol orientation kontrolü, helikopter platformu için. Karar Tablosu: • Tek eksen + tam aralık (devrilme tespit dahil) → ±180° (1 axis) • Solar takip + 2-eksen platform (eğim ±60° altı) → ±60° (2 axes) • Geniş aralıklı 3D pozisyon (her iki eksende büyük açı) → PTAM27/PTDM27 (±180° her iki eksende) • Karışık veya bilinmiyor → varsayılan tek eksen ±180° ile başla, gereksinim değişirse 2-eksen versiyona geçiş yap (aynı model genelde her ikisini destekler) Pratik Not: Bir sensör fiziksel olarak iki eksen MEMS içerir — sipariş anında "tek eksen ±180°" veya "iki eksen ±60°" konfigürasyon seçimi kalibrasyon ve çıkış formatı belirler. Sonradan sensörü reflash etmek mümkün, ama PLC'nin de uyumlu güncellenmesi gerekir.

PTM27 ve PTM29 yüksek hassasiyetli modeller (0.001° çözünürlük) ne zaman gerekli? Standart PTAM modelleri (0.05° çözünürlük) ne zaman yetmez?

PTM27 ve PTM29 modelleri POSITILT ailesinin premium hassasiyet versiyonu dur. Çözünürlük 0.001° — standart PTAM modellerinin (0.05°) 50 kat daha hassası . Bu farkın gerçek hayata etkisini görelim. Çözünürlük Karşılaştırma: • Standart PTAM (0.05°): 360° aralıkta 7.200 ayrı pozisyon tespiti • Yüksek hassasiyet PTM (0.001°): 360° aralıkta 360.000 ayrı pozisyon tespiti Pratik Fark — Örnekler: 1) Solar Panel Takip: • Standart PTAM ile takip hatası: 0.05° = 100 metre uzaktaki güneşe nazaran ~8 cm sapma • Yüksek hassasiyet PTM: 0.001° = ~1.7 mm sapma • Standart yeterli — solar panel verimi 0.05° hatadan etkilenmez. 2) Vinç Bom Açısı: • 30 metre bom + 0.05° hata = bom ucu pozisyonunda ~2.6 cm sapma • 30 metre + 0.001° = 0.5 mm sapma • Standart yeterli — vinç pozisyonlama için ~2 cm hassasiyet kabul edilebilir. 3) Yapısal Eğim İzlem (Köprü, Kule): • Köprü desteğinin yıllık eğim değişimi: 0.01-0.05° aralığı • Standart PTAM 0.05° çözünürlük ile bu değişimi algılamaz veya sınırda algılar • PTM 0.001° ile 5-50× daha net algılar → erken uyarı, yapısal güvenlik 4) Kalibrasyon Test Düzeneği: • Açı kalibrasyon laboratuvarı 0.01° referans verir • Test edilen sensörün doğruluğu ölçülecek • PTM (0.001°) kalibrasyon referansı için kullanılır → 10× daha hassas test cihazı ile karşılaştırma 5) Hassas Mühendislik Ekipmanı: • Optik teleskop tracker, lazer hizalama, hassas CMM (Coordinate Measuring Machine) • Bu uygulamalar açı hassasiyeti 0.001° altında çalışır • PTM zorunlu Karar Kuralı: • Hata toleransı 0.5° üstü → standart PTAM (en ekonomik) • Hata toleransı 0.05°-0.5° arası → standart PTAM yeterli • Hata toleransı 0.01°-0.05° → PTM gerekli • Hata toleransı 0.001°-0.01° → PTM şart • Hata toleransı 0.001° altı → POSITILT sınırını aşar, optik açı sensörü düşünülmeli Maliyet Etkisi: PTM modelleri standart PTAM'dan tipik %50-100 daha pahalı . Bu prim yapısal güvenlik veya hassas mühendislik uygulamalarında haklı çıkar, ama standart endüstri uygulamasında gereksiz. PTM27 vs PTM29 Fark: • PTM27: Plastik gövde, IP67 — ekonomik yüksek-hassasiyet seçenek • PTM29: 316L paslanmaz çelik, IP69'a kadar — outdoor + yüksek hassasiyet kombinasyonu • Aynı 0.001° çözünürlük her ikisinde, sadece çevre dayanımı farklı.

PTAM4 (su altı, IP68, 10 bar) ne zaman zorunludur? Standart POSITILT modelleri ne zaman yetmez?

PTAM4 , POSITILT ailesinin basınçlı su altı uygulamalar için tasarlanmış özel modelidir. Standart PTAM5/6/7 (IP67/IP69) yağlı veya yıkamalı ortamda iyi çalışır ama sürekli su altı çalışmaya tasarlanmamıştır . PTAM4 Özelleştirilmiş Özellikler: 1) IP68 + 10 Bar Basınç Dayanımı: • 10 bar = ~100 metre derinlik su sütunu basıncı. • Sürekli su altı operasyon (kalıcı daldırma) için sertifikalı. • Standart IP67 = 30 dakika 1 metre derinlik (kısa süreli darbeli su); sürekli su altı için yeterli değil . • Standart IP69 = yüksek basınçlı sıcak su jet (wash-down standardı) — su altı operasyon için tasarlanmamış. • PTAM4 her ikisini birleştirir + 10 bar basınç dayanımı. 2) Su Sızdırmaz Kablo Bağlantı: • Sensör baş kısmındaki kablo girişi özel olarak sızdırmaz hale getirilmiştir. • Standart kablo gland'ı IP67 sağlar ama sürekli su altında zamanla sızabilir. • PTAM4 sealed cable bağlantısı kalıcı su altı çalışmayı garanti eder. 3) Konnektörsüz Kablo Çıkış: • Standart POSITILT M12 konnektör seçeneği sunar. • PTAM4 sadece kablo çıkış — konnektör su altı uygulama için risk noktası (sızıntı potansiyeli). • Kablo direkt elektrik bağlantısı maksimum güvenilirlik sağlar. 4) 316L Paslanmaz Çelik Gövde: • Korozyon dayanımı için 316L paslanmaz çelik (AISI 316L) — deniz suyu, klor, alkali kimyasal dayanım. • Standart paslanmaz modellerle aynı malzeme, ama hermetik kapatma su altı için optimize. Tipik PTAM4 Uygulamaları: • Denizaltı vinç bom açı izlem — gemi yükleme/boşaltma vinçleri, denizaltı operatif vinçler • Sualtı platform eğim kontrolü — kıyı yapıları, off-shore platformlar • Yüzer / batan boru hattı pozisyon — denizaltı kablo döşeme gemileri • Basınçlı sıvı tank eğim izlem — kimya tesisi, basınçlı su deposu • Madencilik shaft (dik kuyu) eğim ölçüm — sürekli nem + basınç maruziyeti • Gıda işleme yüksek basınçlı temizlik — wash-down standardının üstünde basınç olan tesisler Alternatif Düşüncesi: PTAM4 yerine POSICHRON PCST27 (15 bar basınç dayanımlı manyetostriktif) düşünülebilir mi? HAYIR — PCST27 doğrusal pozisyon sensörü (hidrolik silindir içine entegre); PTAM4 ise eğim sensörü (açısal ölçüm). Farklı kategoriler, biribirinin yerine geçmez. Karar Tablosu: • Kuru/yağlı endüstri + yıkamasız → PTAM2/PTAM5/PTAM6 (IP67-IP69) • Wash-down yüksek basınçlı temizlik → PTAM5 IP68 opsiyonu • Outdoor sürekli yağmur + arasıra su sıçraması → PTAM7 (IP67/IP69) • Sürekli su altı + 100m derinlik + denizaltı → PTAM4 (sadece seçenek) • 100m+ derinlik / 15+ bar basınç → POSITILT sınırı aşılır, ASM özel sipariş gerekir Dokümantasyon Önemi: Denizaltı kurulumlarda PTAM4 sertifikası + tesisin denizcilik onayları (Lloyd's, DNV-GL) gereklidir. IMB Electric mühendislik ekibi Türkiye ve bölgedeki denizaltı projeleri için tam dokümantasyon paketi sunar.

POSITILT (statik) ile POSITILT PTK (gyro-kompanzasyonlu) arasındaki karar nedir?

Karar kuralı: ölçüm yapılırken ekipman hareket halinde mi? POSITILT (Statik MEMS) Seçin: • Ekipman durağan veya yavaş hareketli ölçüm yapıyor. • Hareket sona erdikten sonra sensör doğru değeri verir (1-2 saniye "settle time"). • Tipik kullanım: - Vinç bom istirahat halindeyken yük hesabı - Solar panel hareket etmediğinde takip pozisyonu kontrolü - Yapısal eğim izlem (kule, köprü — çok yavaş değişim) - Sabit makine kalibrasyon - Otomatik kapı %50 açık konum kontrolü - Hidrolik kepçe açısı (boşaltma sonrası ölçüm) • Bütçe avantajı: POSITILT, POSITILT PTK'dan %30-50 daha ekonomik. POSITILT PTK (Gyro-Kompanzasyonlu) Seçin: • Ekipman sürekli hareket halinde ölçüm yapıyor — durmadan, sallanırken, ivmelenirken doğru ölçüm gerekiyor. • MEMS yerçekimi referansı + ivme bileşeni karıştığında ölçüm sapar — gyro hareket bileşenini gerçek zamanlı çıkarır. • Tipik kullanım: - Vinç bom yük taşırken sürekli açı ölçüm (sallanan yük) - Solar tracker aktif hareket sırasında hassas konumlama - Mobil ekskavatör arm hareketli halde açı geri besleme - Gemi platformu sürekli pitch+roll ölçümü (dalga etkisi) - Otomobil rollover tespiti (dinamik manevra) - Robotik kol hızlı hareket sırasında orientation izlem Teknoloji Farkı: POSITILT MEMS ivmeölçer ile yerçekimi yönünü ölçer. Hareket olduğunda ivme + yerçekimi toplamı ölçülür, gerçek yerçekimi yönü kaybolur. POSITILT PTK ek olarak 3 eksenli MEMS gyro içerir. Gyro açısal hız ölçer — saniyede kaç derece dönüyor (örn. "sensör Y ekseni etrafında 50°/s hız ile dönüyor"). PTK içindeki algoritma Kalman filtresi veya komplementer filtre ile yerçekimi referansını + gyro datasını birleştirir → hareket halinde doğru eğim. Performans Farkı: • Statik: POSITILT 0.05° hassasiyet, PTK aynı. • Yavaş hareket (1°/s): POSITILT hala doğru, PTK aynı. • Orta hareket (10°/s): POSITILT 1-2° sapar, PTK doğru. • Hızlı hareket (50°/s): POSITILT 5-10° sapar, PTK doğru. • Vibrasyon (50 Hz): POSITILT okuma osiloskopta görülür şekilde gürültülenir; PTK temiz kalır. Karşılaştırma Tablosu: | Özellik | POSITILT | POSITILT PTK | |---|---|---| | Sensor teknolojisi | MEMS ivmeölçer | MEMS ivmeölçer + Gyro | | Statik doğruluk | 0.5° | 0.5° | | Dinamik doğruluk (50°/s) | 5-10° hata | 0.5° (aynı statik) | | Vibrasyon dayanımı | Düşük | Yüksek | | Maliyet | Referans | %30-50 daha pahalı | | Tipik uygulamalar | Statik veya yavaş hareket | Sürekli dinamik | Hibrit Yaklaşım: Bazı sistemler her ikisini birleştirir: • Sabit ölçüm noktasında POSITILT (ekonomik) • Hareketli ekipmanda POSITILT PTK • PLC her iki kaynaktan veri alarak tam sistem durumunu izler Karar: Ekipmanın hareket profili net değilse, IMB Electric mühendislik ekibi saha analizi yapar — vibrasyon, hız profili, hareket sıklığı ölçüm değerlendirip doğru seçimi önerir.

Tare fonksiyonu nedir? POSITILT'in saha kurulumunu nasıl kolaylaştırır?

Tare fonksiyonu , POSITILT'in (ve POSIHALL'un) en kullanışlı özelliklerinden biridir. Kullanıcının saha kurulumu sırasında sensörün "sıfır" pozisyonunu istediği yerde ayarlayabilmesine olanak tanır. Standart Eğim Sensörü Sorunu: Eğim sensörleri yerçekimi referansı ile çalışır — fabrikada "yerçekimi yönü = sensör Z ekseni" olarak kalibre edilirler. Bu, sensör fiziksel olarak dikey monte edildiğinde 0° verir. Saha kurulumunda: 1. Sensör vinç boma monte edilir. 2. Bom yatay halde olduğu varsayılır → sensör 0° vermeli. 3. Ama sensör fiziksel olarak boma tam dikey monte değilse (örn. 5° eğik bracket'a oturmuş), gerçek değer 5° gibi okur. 4. PLC tarafında yazılım offset tanımla (örn. "gerçek 0 = sensör değeri − 5°"). Karmaşık, hata olasılığı var. Tare Fonksiyonu Çözümü: POSITILT'te bir fiziksel düğme veya programlama komutu ile "şu andaki pozisyon = sıfır" denir. Sensör mevcut açıyı yeni sıfır olarak hafızasına alır. Tüm gelecek okumalar bu yeni referansa göre . Kullanım Adımları: 1. Sensör + ekipman monte edilir (bracket ne kadar düzgün olursa olsun). 2. Ekipman "sıfır kabul edilen" pozisyonuna getirilir (örn. vinç bom yatay, solar panel ufka doğru). 3. POSITILT'te tare komutu verilir (M12 konnektör pin'i ile veya ASM programlama yazılımı ile). 4. Sensör mevcut açıyı sıfır olarak kaydeder. 5. PLC artık 0°'den itibaren ölçüyor — yazılım offset gereksiz. Avantajlar: • Saha kurulum hızlı: PLC programcısı offset hesabı yapmaz. • Hata azalır: Yazılım offset miscalculation, yanlış pozisyon raporlama riski yok. • Servis bakım kolay: Sensör değişimi sonrası yeniden tare ile saha kalibrasyonu. • Çoklu kurulum: Aynı PLC kodu farklı saha noktalarına aktarılırken offset değişikliği gerekmez. • Mekanik bracket esnekliği: Bracket %100 düzgün olmasa bile tare ile düzeltilir. Tipik Senaryo — Vinç Bom Açı İzlem: 1. POSITILT vinç boma mountlanır. Bom yatay konumda olacak şekilde tasarlanmıştır. 2. Sensör belki 3° eğik monte edilmiş (bracket toleransı). 3. Operatör bomu yatay konuma getirir (görsel olarak). 4. Tare butonuna basar → sensör "bom yatay = 0°" referansını alır. 5. Bom yukarı kalktıkça +değer, aşağı indikçe -değer. 6. PLC yazılımı sade: pozitif değer = yükselme açısı, negatif değer = düşme açısı. Tare Komutu Yöntemleri: 1. Fiziksel buton: Bazı modellerde sensör yan tarafında küçük buton — basılı tutulur, LED yanıp söner, bırakıldığında tare tamam. 2. M12 konnektör pini: Belirli pin'e 24V uygulanarak tare tetiklenir (kalıcı dijital sinyal). 3. ASM programlama yazılımı: USB üzerinden bilgisayardan komut. 4. CANopen komutu: Bus üzerinden remote tare (PLC otomatik kalibrasyon). Hangi POSITILT Modellerinde Tare Var? Tare fonksiyonu PTAM ve PTDM modellerinin tümünde mevcut. PTM (yüksek hassasiyet) modellerinde de var. PTAM4 (su altı) da destekler — ama tare komutu kurulum öncesi yapılır (su altında değil).

POSITILT garanti, kalibrasyon ve IMB Electric bölgesel destek koşulları nelerdir?

Garanti: ASM Sensor tüm POSITILT modelleri için 2 yıl üretici garantisi sunar. Garanti dışı durumlar: • Mekanik darbe ile gövde hasarı • Aşırı vibrasyon veya şok (datasheet sınırı dışı) • Datasheet sınırları dışı kullanım (sıcaklık, IP, manyetik girişim) • Yetkisiz açma veya tamir • PTAM4 (su altı) modelinde 10 bar üstü basınç maruziyeti • Hareket halinde sürekli kullanım (POSITILT statik için tasarlandı — sürekli hareket gerekirse PTK gerekli) Kalibrasyon: POSITILT MEMS tabanlıdır — mekanik aşınma yok. Kalibrasyon aralığı uzun. Tipik 5-10 yıl . Saha kontrolü için: • Sensör tare ile sıfır pozisyonuna ayarlanır. • Bilinen açıya (örn. 30°, 60°, 90°) eğilir. • Sensör değeri ±0.5° (datasheet linearity) içinde olmalı. • PTM modellerinde ±0.05° beklenir. • IMB Electric Türkiye'de akredite kalibrasyon hizmeti sunar (TÜRKAK kapsamı). MEMS Yaşlanma: MEMS ivmeölçer yıllar içinde çok yavaş drift yapar — tipik 0.01°/yıl. 10 yıl kullanım sonrası max 0.1° kayıp. Çoğu uygulama için kabul edilebilir, ama hassas uygulamalarda (PTM modellerinde) periyodik kalibrasyon önerilir. Sensör Değişimi: POSITILT elektroniği kontak-temaz olduğu için aşınma yok. Tipik arıza modu dış darbe (gövde hasarı) veya aşırı manyetik girişim (POSITILT manyetik alan etkilerinden bağımsız değil — büyük transformatör yakını mounting önerilmez). PTAM4 Su Altı Özel Bakım: Sürekli su altı çalışan PTAM4 için yıllık dış muayene önerilir — kablo girişi sızıntı belirtisi, gövde korozyon kontrolü. Denizcilik sertifikalı tesisler için Lloyd's veya DNV-GL gereksinimlerine uygun bakım planı IMB Electric mühendislik ekibi tarafından sunulur. IMB Electric Bölgesel Destek: IMB Electric, ASM Sensor'ün resmi global dağıtım ağında Türkiye temsilcisi olarak listelenmiştir ve yetki kapsamı Türkiye + Ortadoğu + Kuzey Afrika + Batı Asya 'yı kapsar. Bölgesel hizmetler: • Stoktan teslim (İstanbul İkitelli OSB) • Hızlı teklif (24-48 saat) • Akredite kalibrasyon ve onarım servisi (TÜRKAK kapsamı) • Uygulama bazlı mühendislik desteği — POSITILT vs PTK seçim, PTAM vs PTDM redundant analiz, tare programlama, su altı kurulum dokümantasyonu • Garanti süreçlerinin yerel takibi • Türkçe + İngilizce + Arapça (Ortadoğu için) teknik dokümantasyon • Saha eğitimi (talep üzerine) — tare fonksiyonu kullanımı, ±180°/±60° konfigürasyon İletişim: info@imbelectric.com · +90 212 544 59 59 · imbelectric.com

B2B · ÜRÜN SERİSİ · ASM GMBHREF · IMB · ASM GMBH · POSITILT® — MEMS EĞIM SENSÖRLERI

AKTİF

ASM GmbH · ÜRÜN SERİSİ

ASM GmbH POSITILT®MEMS Eğim Sensörleri

MEMS teknolojisi · ±180° (tek eksen) / ±60° (iki eksen) · 0.05° standart · 0.001° yüksek hassasiyet · Tare fonksiyonu

Eğim sensörleri, eğim ve pozisyon sensörlerinden farklı bir fiziksel prensiple çalışır: yerçekimi referansı. POSITILT, içindeki MEMS ivmeölçer ile sensörün yer çekimi vektörüne göre yönelimini hesaplar. Bu, sensörün kendisine bağımsız bir mutlak referans verir — döner makineye bağlı olmadan, dış referans noktası olmadan, mevcut açıyı bilebilir.

POSITILT 9 farklı model ile sunulur, 4 ana segmentte:

• Plastik/Aluminum Standart (PTAM27/PTDM27, PTAM2/PTDM2): Ekonomik OEM + standart endüstri kullanım, IP67-IP69.
• Paslanmaz Çelik Robust (PTAM5/6/7 ve PRDS varyantları): Outdoor, ağır endüstri, hijyenik wash-down — 316L paslanmaz, IP67/IP69.
• Yüksek Hassasiyet (PTM27, PTM29): 0.001° çözünürlük — standart 0.05°'den 50× hassas. Kalibrasyon test düzenekleri, hassas mühendislik ekipmanı, ölçü cihazları için.
• Su Altı 10 Bar Basınç (PTAM4): IP68 sürekli su altı, deniz altı 100 metreye kadar.

Ölçüm Aralığı: Tek eksende ±180° (tam tur algılama). İki eksende (azimut + tilt) ±60°. PTAM27/PTDM27 özel olarak iki eksende de ±180° destekler (3D pozisyon).

Çıkış arayüzleri: 0.5-10 V, 0.5-4.5 V, 4-20 mA, tare fonksiyonu, CANopen, SAE J1939.

MEMS Teknolojisinin Sınırı: POSITILT statik eğim ölçümü için optimize edilmiştir. Hareket halindeki ekipmanda POSITILT PTK gyro-kompanzasyonlu varyant (ayrı sayfa) tercih edilir.

IMB Electric, ASM Sensor'ün resmi global dağıtım ağında Türkiye temsilcisi olarak listelenmiş firmadır; yetki kapsamımız Türkiye + Ortadoğu + Kuzey Afrika + Batı Asya'yı kapsar.

Vinç bom açısı geri beslemeSolar panel 2-eksen takipMobil platform eğim ve devrilme tespitiAsansör platform yatay/dikeyOtomatik kapı / engel açı kontrolüHidrolik kepçe açısı (kamyon dampı)Denizaltı ekipman pozisyon (PTAM4)Hassas kalibrasyon test düzeneği (PTM)Yapısal eğim izlem (köprü, kule)

REFERANS GÖRSELPOSITILT® — MEMS EĞIM SENSÖRLERI · 01

ENDÜSTRİYELPOZİSYON SENSÖRÜASM GMBH

Model

Konfigüre edilebilir

Plastik / Aluminum Standart MEMS Eğim Sensörleri

Ekonomik OEM ve standart endüstri kullanım için temel MEMS eğim sensörleri. PTAM27/PTDM27 plastik gövde (IP67), PTAM2/PTDM2 aluminum gövde (IP67/IP69). Tare fonksiyonu, CANopen ve SAE J1939 dahil modern çıkış arayüzleri.

2 MODEL5.760 ÜRÜN

BU GRUPTA ORTAKMEMS:±180° (1 eksen) / ±60° (2 eksen) · 0.05° çözünürlükÇıkış:Tare fonksiyonu · CANopen + SAE J1939Konnektör:M12 5-pin konnektör veya 2 m kablo

Model	Ölçüm Aralığı	Elektriksel Çıkış	Ek Özellikler	Veri Sayfası

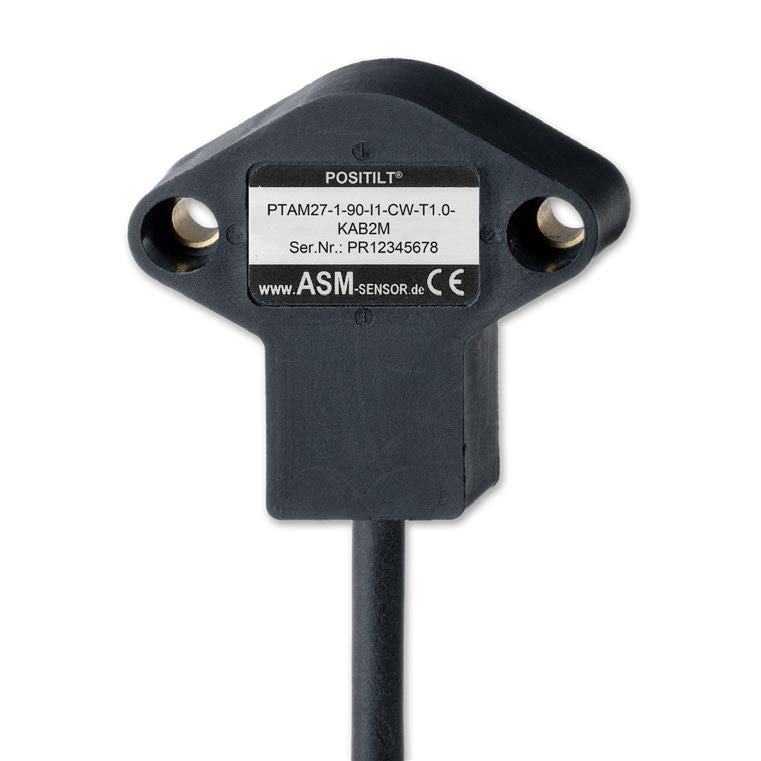

PTAM27 / PTDM27	±180° (1 veya 2 eksen)	0.5-10 V · 0.5-4.5 V · 4-20 mA (3-telli) · Tare fonksiyonlu Voltage/Current · CANopen · SAE J1939	Plastik gövde · IP67 · 2 m standart kablo + CAN: 0.3 m kablo + M12 5-pin · ±0.5° doğrusallık, 0.05° çözünürlük · Entegre MEMS sensor · Tek modelde iki eksende ±180° (3D pozisyon) destekler — POSITILT ailesinde benzersiz · PTDM27 dual axis output redundant version	Veri sayfası henüz yüklenmedi — PTAM27 / PTDM27

PTAM2 / PTDM2	±180° (1 eksen) / ±60° (2 eksen)	0.5-10 V · 0.5-4.5 V · 4-20 mA · Tare fonksiyonlu · CANopen · SAE J1939	Aluminum gövde · IP67/IP69 (mating konnektör ile) · M12 5-pin veya 2 m kablo · ±0.5° doğrusallık, 0.05° çözünürlük · Entegre MEMS · PTDM2 dual axis redundant · Standart endüstri kullanım için referans model	Veri sayfası henüz yüklenmedi — PTAM2 / PTDM2

Paslanmaz Çelik Robust MEMS Eğim Sensörleri

Ağır endüstri, deniz, açık alan ve hijyenik wash-down ortamlar için 316L paslanmaz çelik gövdeli premium modeller. Lazer kaynaklı hermetik kapatma, FDA/GMP uyumlu yüzey. Vinç, gemi güvertesi, kimya tesisi, gıda işleme için referans çözüm.

3 MODEL12.288 ÜRÜN

BU GRUPTA ORTAKGövde:316L paslanmaz çelik · Lazer kaynaklı hermetikKoruma:IP67/IP69 (PTAM5: IP68 opsiyon)Çıkış:Tare + CANopen + SAE J1939 + Redundant analog (PRDS)Ölçüm Aralığı:±180° (1 eksen) / ±60° (2 eksen)

Model	Elektriksel Çıkış	Ek Özellikler	Veri Sayfası

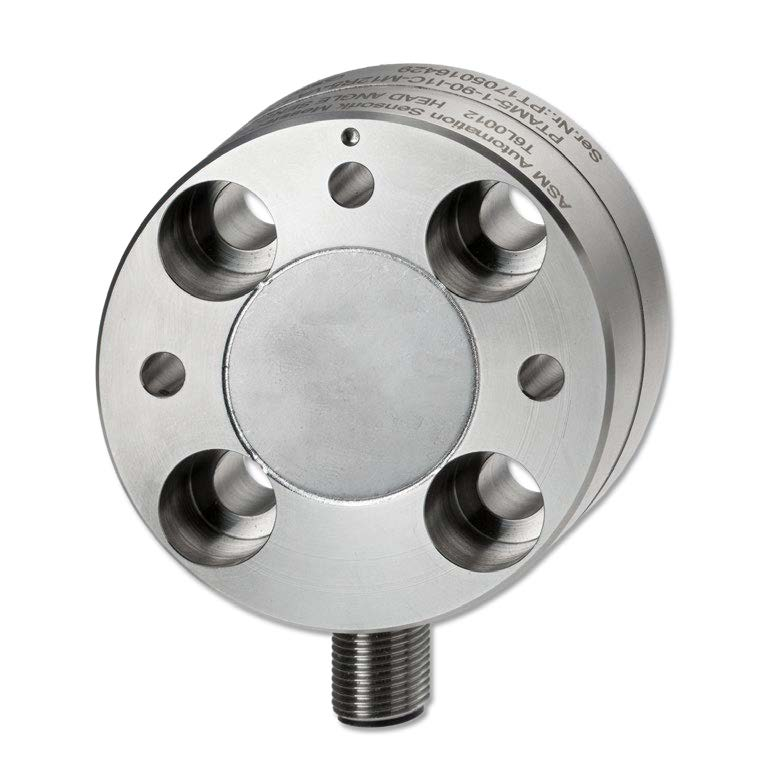

PTAM5 / PTDM5	0.5-10 V · 0.5-4.5 V · 4-20 mA · Tare fonksiyonlu · CANopen · SAE J1939	316L paslanmaz çelik · IP67/IP69 standart, IP68 opsiyonel · M12 5-pin konnektör veya 2 m kablo · ±0.5° doğrusallık, 0.05° çözünürlük · MEMS · PTDM5 dual axis redundant	Veri sayfası henüz yüklenmedi — PTAM5 / PTDM5

PTAM6 / PTDM6	0.5-10 V · 0.5-4.5 V · 4-20 mA · Tare · CANopen · SAE J1939	316L paslanmaz çelik · IP67 standart, IP67/IP69 opsiyonel · M12 5-pin veya 2 m kablo · PTAM5'in alternatif boyut/mounting varyantı · PTDM6 dual axis redundant	Veri sayfası henüz yüklenmedi — PTAM6 / PTDM6

PTAM7 / PTDM7	0.5-10 V · 0.5-4.5 V · 4-20 mA · Tare · CANopen · SAE J1939	316L paslanmaz çelik · IP67/IP69 standart · M12 5-pin konnektör (kablo çıkış YOK) · PTAM5/6'nın varyant boyut/mounting · PTDM7 dual axis redundant	Veri sayfası henüz yüklenmedi — PTAM7 / PTDM7

Yüksek Hassasiyetli MEMS Eğim Sensörleri (0.001° Çözünürlük)

PTM27 (plastik) ve PTM29 (paslanmaz çelik) — POSITILT ailesinin en hassas modelleri. 0.001° çözünürlük standart 0.05°''den 50× daha hassas. Kalibrasyon test düzenekleri, hassas mühendislik ekipmanı, yapısal eğim izlem (köprü, kule) ve laboratuvar uygulamaları için.

2 MODEL6.912 ÜRÜN

BU GRUPTA ORTAKÇözünürlük:0.001° · 50× hassas (standart PTAM''dan)Gövde:Hermetik kapalı · Longitudinal water barrier · Potted electronicsÇıkış:Analog + CAN · Yüksek şok dayanımıÖlçüm Aralığı:±180° (1 eksen)Elektriksel Çıkış:Analog (Voltage/Current) · Dijital CAN

Model	Ek Özellikler	Veri Sayfası

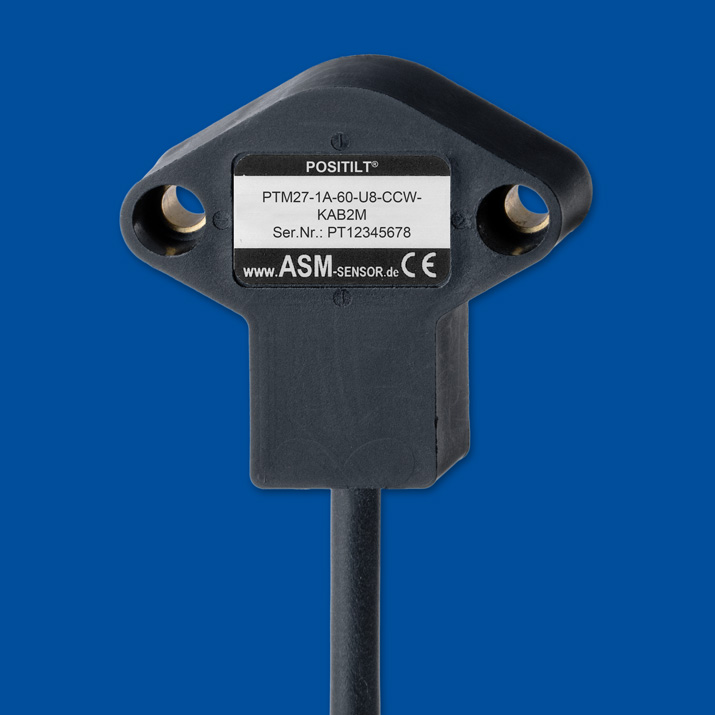

PTM27	Plastik gövde kompakt · IP67 · Longitudinal water barrier · Potted electronics · 0.001° çözünürlük · Aşınma-temaz MEMS, şok dayanımlı · Yapısal eğim izlem (köprü, kule), hassas mühendislik için ekonomik yüksek-hassasiyet seçenek	Veri sayfası henüz yüklenmedi — PTM27

PTM29	316L paslanmaz çelik robust gövde · IP69'a kadar · Hermetik kapalı · Longitudinal water barrier · Potted electronics · 0.001° çözünürlük · Kalibrasyon test düzeneği, hassas laboratuvar ekipmanı, denizaltı yüksek-hassasiyet uygulama için	Veri sayfası henüz yüklenmedi — PTM29

Su Altı / Yüksek Basınç MEMS Eğim Sensörü

Denizaltı ekipman, gemi platformu, basınçlı tank uygulamaları için sertifikalı IP68 + 10 bar basınç dayanımlı PTAM4. 316L paslanmaz çelik gövde + sürekli su altı çalışma desteği. Standart POSITILT modellerinin yetmediği derin deniz uygulamalarında kullanılır.

1 MODEL576 ÜRÜN

BU GRUPTA ORTAKBasınç:IP68 + 10 bar (100 m derinlik denizaltı)Gövde:316L paslanmaz çelik · Sürekli su altı operasyonBağlantı:Kablo çıkış (konnektörsüz) · 2 m standart

Konfigratör	Model	Ölçüm Aralığı	Elektriksel Çıkış	Ek Özellikler	Veri Sayfası

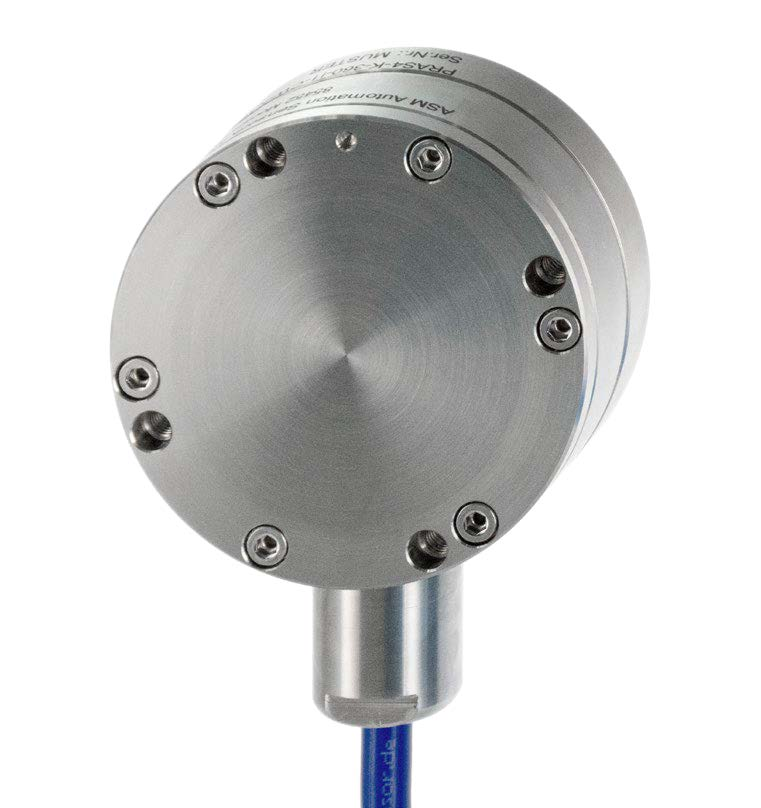

	PTAM4	±180° (1 eksen) / ±60° (2 eksen)	0.5-10 V · 0.5-4.5 V · 4-20 mA · Tare fonksiyonlu Voltage/Current · CANopen · SAE J1939	316L paslanmaz çelik gövde · IP68 (10 bar) sürekli su altı çalışma · Kablo çıkış (konnektörsüz, 2 m standart) · ±0.5° doğrusallık, 0.05° çözünürlük · MEMS sensor · Denizaltı ekipman, gemi platformu eğim, basınçlı sıvı tank, su altı vinç bom için	Veri sayfası henüz yüklenmedi — PTAM4
