Çekme telli sensör (POSIWIRE) ne zaman magnetostriktif (POSICHRON) veya manyetik skala (POSIMAG) yerine doğru seçimdir?

Karar kuralı: ölçüm aralığı, kurulum kolaylığı ve bütçe. POSIWIRE (çekme telli) seçin: • Ölçüm aralığı 250 mm üzerinde ve 50.000 mm'ye kadar . • Sensör gövdesi sabit, hareketli parça ile mekanik tolerans önemsiz — tel ucu küçük bir vidayla bağlanır. • Bütçe kritik — magnetostriktif sensörden tipik %40-60 daha ucuz. • Mobil makine, hidrolik silindir dış izlem, asansör, vinç, test tezgâhı. POSICHRON (magnetostriktif) seçin: • Aşınmasız, kontak-temaz kritik (yüksek devirli, milyonlarca cycle). • Hassasiyet ±0.02 mm seviyesinde gerekiyor. • Silindir gövdesinin içine entegre edilecek (rod veya profile). • Yüksek başlangıç maliyeti kabul edilebilir. POSIMAG (manyetik skala) seçin: • Lineer hareket bir yüzeyde, ölçüm aralığı 30 metreye kadar. • Kontak-temaz , temiz oda veya hijyenik ortam. • 1 µm çözünürlük gerekiyor. Sezgisel kural: Mobil makine + hidrolik silindir + dış kurulum → POSIWIRE en yaygın doğru cevap. CNC içi pozisyon → POSICHRON veya POSIMAG.

Output tipi seçimi: 0-10 V, 4-20 mA, potansiyometre, SSI, CANopen — hangisi hangi PLC/DCS'ye uygun?

Output seçimi PLC/DCS tarafındaki giriş kartınızla belirlenir. Potansiyometre (R1K, 1 kΩ): • Ham analog direnç çıkışı. PLC tarafında özel bir potansiyometre giriş kartı veya köprü devresi gerekir. • Avantaj: en ekonomik, basit. Tipik kullanım: ucuz test düzenekleri. 0-10 V Voltage: • Endüstrinin en yaygın analog standardı. PLC standart analog giriş kartı yeterli. • Sınırlama: kablo uzunluğu 100 m'yi aşınca voltaj düşümü ölçüm hatası yaratabilir. • Tipik kullanım: sabit kurulum, kontrol odasından sensöre 4-20 mA Current (2-wire veya 3-wire): • Endüstrinin en sağlam analog seçeneği. Kablo uzunluğu 1000 m'ye kadar gürültüsüz . • 2-wire: tek kabloyla hem güç hem sinyal (basit). • 3-wire: ayrı güç + sinyal hattı (daha hızlı). • Tipik kullanım: uzun mesafe, gürültülü endüstri, mobil makine. Programlanabilir Analog (PMUV, PMUI): • Voltage veya current çıkış, üst/alt sınırlar kullanıcı tarafından programlanır. Örn. 100-1000 mm aralığı 0-10 V'a yayılır. • Tipik kullanım: ölçüm aralığını çıkış dinamiğine adaptasyon gereken hassas uygulamalar. SSI Dijital (12/14/16 bit): • Synchronous Serial Interface — yüksek hassasiyetli dijital pozisyon transferi. PLC SSI giriş kartı gerekir (Siemens, Allen-Bradley, ABB standart sunar). • Avantaj: gürültü tamamen yok, çözünürlük 16 bit = 65.536 adım. • Tipik kullanım: high-end CNC, robotic, presler. CANopen ve SAE J1939: • Otomotiv ve mobil makine standartları. Bir bus üzerinde 10+ sensör. • Tipik kullanım: traktör, ekskavatör, kamyon, test araçları. Karar tablosu: Standart endüstri → 4-20 mA . Mobil makine → CANopen/J1939 . High-end CNC → SSI . Ekonomik test → Potansiyometre .

Ölçüm aralığını nasıl seçeyim? WS10 (1250 mm), WS31/42 (2500-5000 mm), WS100M (50.000 mm) — hangi sınırlar?

POSIWIRE ailesinde ölçüm aralığı seçimi uygulamanın gerçek stroke'una + %10-15 yedek yere göre yapılır. Mini boy / OEM (75-1.250 mm): • WS1.1, WS1.2, WS2.1, WS7.0 — küçük silindirler, kompakt makine içi, OEM entegrasyon. • Tipik kullanım: enstrüman pozisyon geri bildirimi, küçük doğrusal hareket. Endüstri standardı (100-2.000 mm): • WS10, WS11, WS12, WS17KT, WS19KT — fabrikadaki çoğu hidrolik silindir, küçük asansör, kapı pozisyonu. • WS10 sınıfın referansıdır — 100/125/375/500/750/1000/1250 mm 7 ayrı stroke seçeneği. Orta uzun (1.250-5.000 mm): • WS31 (1250 mm) ve WS42 (2500-5000 mm) — ultra-kompakt OEM tasarım. Mobil makine, küçük vinç. • WS21, WS58C, WS60, WS61 — endüstri orta-uzun stroke. • WS85 (2500-5000 mm) — robust gövdeli orta-uzun. Uzun mesafe (5.000-50.000 mm): • WS100M tek seçenek — 10-50 metre stroke. Paslanmaz çelik gövde, IP68/69K, 4.5-6.8 kg ağırlık. • Tipik kullanım: yüksek asansör (50+ kat), uzun konveyör, büyük vinç, mining ekipmanı. Sezgisel kural: • Stroke • Stroke 500-2000 mm → endüstri standardı (WS10/11/12) • Stroke 2000-5000 mm → WS31/42 veya WS85 • Stroke 5000+ mm → WS100M (tek seçenek) • Stroke 30+ metre → WS100M ile özel sipariş veya bir yardımcı sensör eklenir.

Mobil makine için entegre eğim sensörlü POSIWIRE® WST modeli ne avantaj sağlar?

POSIWIRE® WST (2019 yenilik) — pozisyon + eğim ölçümünü tek modülde birleştirir. Mobil makine ve özellikle vinç/teleskopik bom uygulamalarında kurulum, kablolama ve sertifikasyon maliyetini yarıya indirir . Klasik kurulum (2 ayrı sensör): • Bir POSIWIRE çekme telli (bom uzunluğunu ölçer) • Bir POSITILT eğim sensörü (bom açısını ölçer) • 2 sensör + 2 mounting + 2 kablo + 2 PLC analog girişi + 2 ayrı kalibrasyon dokümantasyonu. WST entegre kurulum: • 1 sensör hem pozisyon hem eğim verir. • 1 mounting, 1 kablo, 1 konnektör. • Pozisyon ve eğim çıkışları aynı CANopen veya SAE J1939 mesajı içinde — PLC tarafında tek kanal yönetimi. • Sertifikasyon dokümantasyonu sadeleşir. Tipik avantajlar (saha verisi): • Kurulum süresi: %50 azalır (1 sensör vs 2) • Kablo maliyeti: %40-50 azalır (1 multi-conductor vs 2 sensör kablosu) • PLC programlama: pozisyon ve eğim aynı blokta — load chart hesabı basitleşir • Bakım: tek bir sensör değişimi iki sinyal aynı anda restore eder 3 model: • WST21 : 1250-2500 mm pozisyon · MEMS eğim entegre · küçük teleskopik bomlar • WST61 : 1000-2500 mm pozisyon · entegre eğim · standart vinç bomları • WST85 : 2500-5000 mm pozisyon · entegre eğim · uzun teleskopik vinç bomları Sezgisel kural: Eğer bir mobil makinede hem pozisyon hem eğim ölçümü gerekiyorsa (load chart için tipik gereksinim), her zaman WST'yi 2 ayrı sensöre tercih edin — eğer modelin ölçüm aralığı yeterliyse.

Çekme teli nasıl monte edilir? Saha pratiği ve sık yapılan hatalar.

POSIWIRE kurulumu basit görünür ama 3 önemli detayda hata yapılabilir: 1) Tel düz çekme açısı (most critical): Tel makaradan dışarı çıktığı yöne paralel çekilmelidir. 30°'den fazla açı ile çekilirse: • Tel makara kılavuzuna sürtünerek aşınır (ömür azalır). • Doğrusallık sapması artar (±0.05% f.s. → ±0.5%). • Çekme/dönüş kuvvetinde tutarsızlık. Çözüm: Eğer mekanik olarak düz çekme mümkün değilse, bir kılavuz makara veya kasnak kullanın — telin makaradan çıkış noktasına paralel yön sağlar. 2) Tel ucu sabitleme: Tel ucundaki küçük halka M4 vida ile hareketli parçaya bağlanır. Vida çok sıkmayın — halkadan tutturulduğunda tel bükülmüş kalır, geri dönüş kuvveti bozulur. Doğru yaklaşım: halkayı serbest bırakacak şekilde tak, sadece düşmesini engelle. 3) Kablo (telin kendisi) yorulması: POSIWIRE'lerin tipik cycle limit'i 100.000-1.000.000 cycle 'dur (model bağımlı). Yüksek devirli uygulamalarda (örn. dakikada 30+ stroke): • Tel kopması ana arıza modu. • Çözüm: yüksek devirli uygulama için magnetostriktif (POSICHRON) tercih edin — tel yok, sınırsız cycle. 4) Kuvvet dengesi (WS10 örneği, ASM datasheet'inden): • 100 mm aralık: 4.7 N çekme kuvveti / 3.0 N dönüş kuvveti • 1250 mm aralık: 4.6 N / 2.4 N Tel uzadıkça geri dönüş kuvveti azalır — eğer hareketli parça sensöre doğru hızlı geri dönerken telin gevşemesi sorun yaratıyorsa, makaranın "magnetik fren" opsiyonu (1998'de ASM patentli teknolojisi) gerekir. Ek pratik: Kablo yağda, suda, gres içinde kalmamalı — paslanmaz çelik tel uzun ömürlüdür ama kir tel-makara arasında abrasyon yaratır. Pano tarafı kuru tutulmalı (IP65/IP67 sızdırmazlık zaten bunu sağlar).

IP koruma seviyesi: IP50, IP65, IP67, IP69K — hangi ortama uygun?

POSIWIRE ailesi 5 farklı IP koruma seviyesi sunar; ortam koşullarına göre seçilir. IP50: • Yalnızca toza karşı korumalı, su yok. • WS1.x, WS2.1, WS7.x mini OEM modellerde. • Kullanım: kapalı pano içinde veya kuru oda. OEM cihaz içine entegre. IP65: • Toza tamamen kapalı, jet su sıkıntısız. • Endüstri standardı (WS10, WS11, WS12, WS21, WS31, WS42) . • Kullanım: fabrika içi, yağlı/nemli ortam, normal endüstri. • Not: WS10 sadece mating connector takılı iken IP65'tir — açık konnektör IP50 düşer. IP67: • 1 m derinlikte 30 dakika su altı dayanımı. • WS85, WS10SG/ZG paslanmaz/galvanize modeller . • Kullanım: outdoor, yağmur, oksitleyici sıvı sıçraması, gıda işleme. IP68 / IP69K: • IP68: kalıcı su altı çalışma (model bağımlı derinlik). • IP69K: yüksek basınçlı sıcak su jet (gıda işleme wash-down standartı, 80°C 100 bar). • WS100M (304 paslanmaz çelik) IP68/IP69K. • Kullanım: süt/içecek/et işleme, gemi güvertesi, mining hassas ortam. Karar tablosu: • OEM cihaz içi, kapalı → IP50 • Fabrika içi, yağlı/nemli → IP65 • Outdoor, yağmur, korozyon → IP67 • Gıda işleme, wash-down, gemi → IP68/IP69K ATEX patlayıcı toz ayrı bir sertifika — sadece WS10EX ve WS12EX modelleri II 3D Ex tc IIIC T80°C onaylıdır. IP koruması yüksek (IP65) ama temel kazanım Ex sertifikasyonudur.

ATEX patlayıcı toz ortamında WS10EX / WS12EX kullanım kuralları nelerdir?

POSIWIRE'ın ATEX serisi patlayıcı toz ortamı (Zone 20, 21, 22) için sertifikalıdır — gaz ortamı (Zone 0/1/2) için değildir. Bu önemli bir fark. Sertifikasyon detayları (WS10EX ve WS12EX): • Sınıflandırma: II 3D Ex tc IIIC T80°C Dc X • Açıklama: - II 3D = Kategori 3, toz ortamı (Zone 22 için temel kategori, Zone 21'de uygulanabilir) - Ex tc = "protection by enclosure" — gövde sızdırmaz, içe toz girmez - IIIC = iletken toz dahil tüm toz tipleri için - T80°C = yüzey sıcaklığı 80°C'yi geçmez - Dc = Donanım Koruma Seviyesi (Dust, c kategori) - X = düşük darbe enerjisi (4 J) ile test edilmiş — yüksek darbe riski olan yerlerde ek koruma gerekir Uygun bölgeler: • Zone 22 (normal operasyonda toz patlayıcı atmosfer yok, kısa sürede oluşabilir): WS10EX/WS12EX doğrudan kurulabilir . • Zone 21 (normal operasyonda mevcut olabilir): kullanılabilir ama mounting + dokümantasyon onayı gerekir. • Zone 20 (sürekli mevcut): WS10EX/WS12EX UYGUN DEĞİL — Zone 20 için Ex ia veya Ex tb sertifikalı sensör gerekir. Standartlar: DIN EN 60079-0 (general) ve DIN EN 60079-31 (dust protection). Kurulum kuralları: • Kablo: standart 2 m PUR kablo (konnektörsüz). Uzatma yapılırsa uzatma kutusu Ex bölgede sertifikalı olmalı . • Topraklama: gövde tek noktadan topraklanır (potansiyel eşitleme). • Bakım: patlayıcı atmosferin bulunmadığı zamanda yapılmalı (hot work permit). • Belgelendirme: tesisin ATEX dokümantasyon dosyasında sensör sertifikası saklanmalı. Tipik uygulamalar: tahıl silosu pozisyon ölçüm, un fabrikası, kömür madenciliği yardımcı ekipman, ahşap işleme. Gaz patlayıcı (petrokimya) için POSIWIRE: Bu özel sertifikasyon yapılır, IMB Electric mühendislik ekibi ASM ile özel sipariş sürecini yürütür.

Garanti, kalibrasyon ve IMB Electric'in bölgesel desteği nasıl çalışır?

Garanti: ASM Sensor tüm POSIWIRE modelleri için 2 yıl üretici garantisi sunar (datasheet'lerde belirtilmiş). Garanti dışı durumlar: • Maksimum cycle limit aşımı (tel yorulması — yüksek devirli yanlış uygulama) • Fiziksel hasar (kabloya darbe, kırılma) • Datasheet sınırları dışı kullanım (sıcaklık, IP, ATEX) • Yetkisiz açma veya tamir Kalibrasyon: POSIWIRE elektromekanik bir sensör; tipik kalibrasyon aralığı 2-3 yıldır . Hassasiyet kritik uygulamalarda yıllık kontrol önerilir. Saha kontrolü için: • Telin tam çıkışı (maksimum stroke) ve tam içeri (0 pozisyon) sinyali ölçülür. • ±0.10% f.s. (standart L10) veya ±0.05% (premium L05) sınırları içinde olmalı. • IMB Electric Türkiye'de akredite kalibrasyon hizmeti sunar (TÜRKAK kapsamı). IMB Electric Bölgesel Destek: IMB Electric, ASM Sensor'ün resmi global dağıtım ağında Türkiye temsilcisi olarak listelenmiştir ve yetki kapsamı Türkiye + Ortadoğu + Kuzey Afrika + Batı Asya 'yı kapsar. Bölgesel hizmetler: • Stoktan teslim (İstanbul İkitelli OSB) • Hızlı teklif (24-48 saat) • Akredite kalibrasyon ve onarım servisi • Uygulama bazlı mühendislik desteği — sensör seçim, kurulum yardımı, sertifikasyon dokümantasyonu • Garanti süreçlerinin yerel takibi • Türkçe + İngilizce teknik dokümantasyon • Saha eğitimi (talep üzerine) İletişim: info@imbelectric.com · +90 212 544 59 59 · imbelectric.com

POSIWIRE LR19 nedir? Standart POSIWIRE'dan farkı nedir, OEM uygulamalar için neden tercih edilir?

LR19 , POSIWIRE ailesinin özel bir varyantıdır — standart POSIWIRE sensörlerinden temel olarak farklı: iç enkoder/sinyal çevirici ELEKTRONIĞI YOK . LR19 sadece mekanik çekme-tel ünitesi olarak satılır. Müşteri kendi enkoderini (motor encoderi, kendi tasarımı veya tedariki) LR19'a bağlar. Neden Tercih Edilir? OEM (Original Equipment Manufacturer) entegrasyonu: Makine üreticisi ortak bir enkoder standardı kullanıyorsa (kendi tedariki) bu enkoderle POSIWIRE'ın mekanik çekme-tel sistemini birleştirmek istiyor. Maliyet optimizasyonu: Kendi enkoderini tedarik eden müşteri sadece mekanik gövde + tel + bobin için ödeme yapıyor. Özel çıkış protokolü: ASM'nin standart çıkışları yetersizse veya müşterinin özel kontrol sistemi farklı sinyal istiyorsa. LR19 Aksesuarları: WS-EXZENTER — Synchro flange, non-ASM motor mile bağlantı için WS-ADAPTER19 — Clamp flange, alternatif sıkma bağlantı MK1-29-6-6 — Clamp flange için mil kuplajı MK1-24-6-10 — Synchro flange için mil kuplajı -BK opsiyonu — "Encoder provided by customer and mounted by ASM" — müşteri enkoderini ASM montajı Tipik LR19 Uygulamaları: OEM makine tasarımı (vinç üreticisi kendi standart enkoderini kullanmak istiyor) Özel motor + tel kombinasyonu (asansör servo motorla integre) Yedek ASM mekanik gövde (mevcut müşteri enkoderini saklayıp sadece mekanik aşınmış parçayı değiştirmek) Hassas mil pozisyon ölçüm + uzun mesafe LR19 vs Standart POSIWIRE — Karar Tablosu: Standart endüstri uygulaması → POSIWIRE standart (WS10/WS12/WS17/WS19 vb.) — pot/encoder dahil OEM makine üretimi + kendi enkoderim var → LR19 + adaptör kombinasyonu Özel sinyal arayüzü gerek → LR19 (özel çıkış için) Bütçe Etkisi: LR19 (sadece mekanik) tipik olarak standart POSIWIRE'dan %30-50 daha ekonomik . Ancak müşterinin enkoder maliyeti eklenir — toplam maliyet uygulamaya göre.

Mevcut POSIWIRE'ın çıkış tipini değiştirmek mümkün mü? (örn. 4-20mA'dan 0-10V'a geçiş)

Evet, mümkün. POSIWIRE içindeki sinyal çevirici (signal conditioner) ayrı bir modül olarak değiştirilebilir. Bu, mevcut sensörünüzün çıkış tipini değiştirmek için kullanılabilir — yeni sensör almadan. Mevcut Sinyal Çevirici Modülleri: PP530 — Premium programlanabilir signal conditioner PMUI — Programlanabilir 4-20 mA çıkış (zero/span ayarlı) PMUV — Programlanabilir 0-10 V çıkış (zero/span ayarlı) ADSI — Premium tipi signal conditioner 420T — 4-20 mA 3-telli (transmitter) 420A — 4-20 mA 2-telli (current loop) 10V — 0-10 V çıkış 1V / 5V / PM5V — 0-1 V veya 0-5 V çıkış Tipik Değişim Senaryoları: 4-20 mA → 0-10 V: Eski PLC 4-20 mA giriş kartı yerine 0-10 V destekleyen yeni kart geldi. 420T modülünü 10V modülüne değiştir. 0-10 V → 4-20 mA: Uzun mesafe sinyal aktarımı için (>30 m, voltaj sinyali zayıflar). 10V → 420T değişimi. Standart → Programlanabilir: Esnek kalibrasyon için PMUI veya PMUV — kullanıcı zero/span sahada ayarlanabilir. Değişim Süreci: Müşteri IMB Electric'e mevcut sensör model + seri no bildirir. Hedef çıkış tipi belirlenir. Doğru signal conditioner modülü temin edilir. ASM yetkili servis veya IMB Electric atölyesinde değişim yapılır. KRİTİK: Modül değişimi sonrası sensör tekrar kalibre edilmelidir . Akredite kalibrasyon laboratuvarında (TÜRKAK kapsamında IMB Electric) doğrusallık ve referans noktası tekrar belirlenir. Test ve kalibrasyon sertifikası ile teslim. Maliyet: Signal conditioner değişimi tipik olarak yeni sensör fiyatının %20-30'u kadardır (modül fiyatı + işçilik + kalibrasyon). Sensör mekanik gövdesi sağlamsa ekonomik avantaj sağlar. Sınırlamalar: Pot tabanlı POSIWIRE'da pot zaten mekanik bağlı — signal conditioner değişimi pot çıkışını farklı bir voltaj/akım sinyaline çevirir, ama pot direnci aynı kalır. Encoder tabanlı POSIWIRE'da (IE serisi) encoder ile signal conditioner birlikte değiştirilebilir. Eski sensör mekanik aşınma içeriyorsa (tel, spring) değişim avantajsız — yeni sensör daha mantıklı. IMB Electric Hizmeti: Türkiye'de signal conditioner değişimi + akredite kalibrasyon (TÜRKAK kapsamı) hizmeti sunuyoruz. Tipik teslimat 1-2 hafta.

POSIWIRE'ın pozisyon değerini PLC kullanmadan direkt panelde göstermek istiyorum — nasıl yaparım?

Evet, PLC entegrasyonu olmadan POSIWIRE'ın pozisyon değerini direkt panelde göstermek mümkün. PRODIS — ASM'nin tüm sensör portföyü için ortak universal panel meter cihazıdır. PRODIS Çeşitleri: PD-ADC-24VDC — Analog sensör girişi (0-10 V / 0.5-4.5 V / 4-20 mA), 24 VDC besleme. POSIWIRE'ın çıkış tipi U2/U8/I1 ise uygundur. PD-ADC-230VAC — Aynı PD-ADC-24VDC ama 230 VAC şebeke beslemeli. Endüstri kabin standardı. PD-INC-24VDC-... — Incremental sensör girişi (TTL / RS422 / HTL). POSIWIRE incremental encoder modellerinde uygundur. PRODIS Opsiyonları: -230VAC — Sonradan 230 VAC besleme ekleme -REL2 — 2 röle çıkışı (pozisyon limit alarmı, switching function için) -DT — Masaüstü kasa (kalibrasyon laboratuvarı veya saha test için) Tipik Kullanım Senaryoları: Kontrol kabini panel meter: POSIWIRE sensör M12 kablo ile kabine gelir → PRODIS giriş → operatör paneli üzerinde pozisyon değeri okunur. PLC gereksiz. Limit alarm sistemi: PRODIS -REL2 opsiyonu ile pozisyon belirli bir değer aştığında röle tetiklenir → uyarı lambası, alarm sireni, motor durdurma. Saha kalibrasyon test: PRODIS -DT (masaüstü) versiyon sensör kalibrasyonu sırasında referans okuma aleti olarak. Avantajlar: PLC programlama gerek YOK — sadece kablo bağlantı Tüm ASM serileri için aynı PRODIS — tek model envanteri Kompakt panel meter — DIN 96×48 mm standart Düşük maliyet — endüstri PLC ve HMI'den çok ekonomik Türkiye stoktan (İstanbul İkitelli OSB) Karar: Eğer ihtiyacınız sadece pozisyon değerini panel üzerinde göstermek + basit alarm ise PRODIS yeterli ve ekonomik. Tam endüstri otomasyon (data logging, çoklu sensör koordinasyonu, recipes) ise PLC gerekli.

B2B · ÜRÜN SERİSİ · ASM GMBHREF · IMB · ASM GMBH · POSIWIRE® SERISI İPLI ENKODER

AKTİF

ASM GmbH · ÜRÜN SERİSİ

ASM GmbH Posiwire® Serisi İpli Enkoder

75 mm'den 50.000 mm'ye doğrusal pozisyon ölçümü · ASM Almanya · 1979'dan beri endüstri standardı

Çekme telli pozisyon sensörü, hidrolik silindirler, mobil makineler, asansörler ve test tezgâhları için en yaygın kullanılan doğrusal pozisyon ölçüm teknolojisidir. Tel ucundan bir vidayla çekilen objeye bağlanır, sensör gövdesi sabit kalır; objenin hareketi telin makaradan çıkması/girmesi olarak ölçülür. Optik veya manyetik skala sensörlerine göre kurulum çok daha kolay, mekanik tolerans önemsiz, geniş çalışma açısı vardır.

ASM POSIWIRE® ailesi ölçüm aralığı ve çıkış arayüzünde son derece zengindir: 75 mm (WS1.1) — 50.000 mm (WS100M) arası 25+ model, çıkış olarak potansiyometre, 0-10 V voltaj, 4-20 mA akım, programlanabilir analog (PMUI/PMUV), SSI dijital, CANopen, SAE J1939, IO-Link ve manyetik mutlak encoder seçenekleri sunar. IP koruması IP50'den IP69K'ya kadar — gıda işleme ve outdoor kurulum dahil her ortama uygun varyant mevcuttur.

Önemli yenilikler: 2018'de POSIHALL® manyetik mutlak encoder tabanlı çıkışların POSIWIRE'a entegre edilmesi; 2019'da POSIWIRE® WST — çekme telli pozisyon + MEMS eğim sensörünün entegre edildiği kombinasyon modeller (WST21, WST61, WST85) sektöre kazandırıldı. ATEX patlayıcı toz ortamı için WS10EX ve WS12EX modelleri II 3D Ex tc IIIC T80°C sertifikasıyla sunulur.

IMB Electric, ASM Sensor'ün resmi global dağıtım ağında Türkiye temsilcisi olarak listelenmiş firmadır; yetki kapsamımız Türkiye + Ortadoğu + Kuzey Afrika + Batı Asya'yı kapsar.

Hidrolik silindir pozisyonuMobil makine (vinç, ekskavatör, kepçe)Asansör ve kaldırmaTest tezgâhı / araç testiKonveyör ve intralojistikPres ve enjeksiyon makinesiTıbbi ekipman (ameliyat masası)Solar panel takipATEX patlayıcı toz ortamı

Kısa Mesafeli İpli Enkoder Modelleri (10 mm — 6.000 mm)

Kısa stroke endüstri standardı çekme telli enkoderler · 10 mm — 6.000 mm · IP65 · Aluminum gövde

9 MODEL1.320 ÜRÜN

BU GRUPTA ORTAKAralık:10 mm — 6.000 mmSızdırmazlık:IP65Gövde:AluminumÇıkış:0-10 V · 4-20 mA · SSI · CANopen · İnkremental

Model	Ölçüm Mesafesi	Elektriksel Çıkış	Ek Özellikler	Veri Sayfası
WS31	1 m	0-10 V · 4-20 mA · Pot · CANopen · SSI	1250 mm aralık · 60×40×20 mm ultra-kompakt OEM · Aluminum · IP65 · 2001 yılı tasarımı	Veri sayfası (PDF) — WS31

WS42	1 m	0-10 V · 4-20 mA · Pot · CANopen · SSI	2500-5000 mm aralık · 60×40×20 mm ultra-kompakt OEM · Aluminum · IP65	Veri sayfası (PDF) — WS42

WS10SG	2 m	0-10 V · 4-20 mA · Pot · SSI	100-1250 mm · WS10'un paslanmaz çelik varyantı · IP67 · Hijyenik wash-down, gıda işleme, kimyasal ortam	Veri sayfası (PDF) — WS10SG

WS10ZG	2 m	0-10 V · 4-20 mA · Pot · SSI	100-1250 mm · Galvanized çelik gövde · IP67 · Korozyon dirençli, outdoor maliyet-etkin alternatif	Veri sayfası (PDF) — WS10ZG

WS10	2 m	0-10 V · 4-20 mA · SSI 12/14/16 bit · CANopen · Pot 1 kΩ · İnkremental	100/125/375/500/750/1000/1250 mm · Aluminum gövde · IP65 · M12 8-pin · L05 veya L10 doğrusallık · Manyetik absolute encoder opsiyonu (POSIHALL teknolojisi)	Veri sayfası (PDF) — WS10

WS58C	2.5 m	0-10 V · 4-20 mA · Pot · CANopen · SSI	1000-2000 mm · 58×58 mm kompakt · Aluminum · IP65 · OEM montaj için ideal	Veri sayfası (PDF) — WS58C

WS12	3 m	0-10 V · 4-20 mA · SSI · Pot · İnkremental	100-5000 mm aralık · Aluminum gövde · IP65 · M12 8-pin · Endüstri uzun-ömür standardı	Veri sayfası (PDF) — WS12

WS61	3 m	0-10 V · 4-20 mA · Pot · CANopen · SSI	1000-2500 mm · Aluminum · IP65 · M12	Veri sayfası (PDF) — WS61

WS85	6 m	0-10 V · 4-20 mA · Pot · SSI · CANopen · İnkremental	2500-5000 mm aralık · Aluminum + paslanmaz çelik · IP65/IP67 · M12 konnektör	Veri sayfası (PDF) — WS85

Uzun Mesafe İpli Enkoder Modelleri (10 mm — 60.000 mm)

Uzun stroke uygulamaları için ipli enkoderler · 10 mm — 60.000 mm · vinç, asansör, mobil makine

7 MODEL568 ÜRÜN

BU GRUPTA ORTAKAralık:10 mm — 60.000 mmGövde:Aluminum · Paslanmaz çelik opsiyonuKoruma:IP65 / IP67Çıkış:0-10 V · 4-20 mA · CANopen · SAE J1939

Model	Ölçüm Mesafesi	Elektriksel Çıkış	Ek Özellikler	Veri Sayfası
WS17KT	15 m	0-10 V · 4-20 mA · Pot · İnkremental	750-1250 mm aralık · Kompakt OEM tasarım (KT = Klein Typ) · Aluminum · IP65	Veri sayfası (PDF) — WS17KT

WS19KT	15 m	0-10 V · 4-20 mA · Pot · İnkremental · CANopen	1500-2000 mm aralık · Kompakt OEM tasarım · Aluminum · IP65 · M12	Veri sayfası (PDF) — WS19KT

WS19KK	15 m	0-10 V · 4-20 mA · Pot · İnkremental	1000-1500 mm · KK varyant (Klein Kabel — kompakt kablo çıkış) · IP65	Veri sayfası (PDF) — WS19KK

WS21	20 m	0-10 V · 4-20 mA · Pot · CANopen · SSI · İnkremental	1250-2500 mm aralık · Aluminum · IP65 · M12 · Manyetik absolute encoder opsiyonu	Veri sayfası (PDF) — WS21

WS7.0	40 m	0-10 V · 4-20 mA · Pot · İnkremental	75-1250 mm · Plastik gövde · IP50 · Düşük maliyet OEM seçeneği	Veri sayfası henüz yüklenmedi — WS7.0

WS7.5	40 m	0-10 V · 4-20 mA · Pot · İnkremental	500-1000 mm aralık · Plastik · IP50 · Genişletilmiş WS7.0 boyutu	Veri sayfası (PDF) — WS7.5

WS60	60 m	0-10 V · 4-20 mA · Pot · İnkremental	1000-2000 mm · Standart OEM montaj · Aluminum · IP65	Veri sayfası (PDF) — WS60

WS100 Serisi Water-Proof İpli Enkoderler Modelleri

WS100 ailesi su geçirmez ipli enkoderler · IP67/68/69K · gıda, içecek, outdoor ve wash-down

1 MODEL840 ÜRÜN

BU GRUPTA ORTAKKoruma:IP67 · IP68 · IP69KGövde:Paslanmaz çelik · Wash-down dayanımlıAralık:10.000 mm'ye kadarUygulama:Gıda · İçecek · Outdoor · Yüksek basınçlı yıkama

Konfigratör	Model	Ölçüm Mesafesi	Elektriksel Çıkış	Ek Özellikler	Veri Sayfası

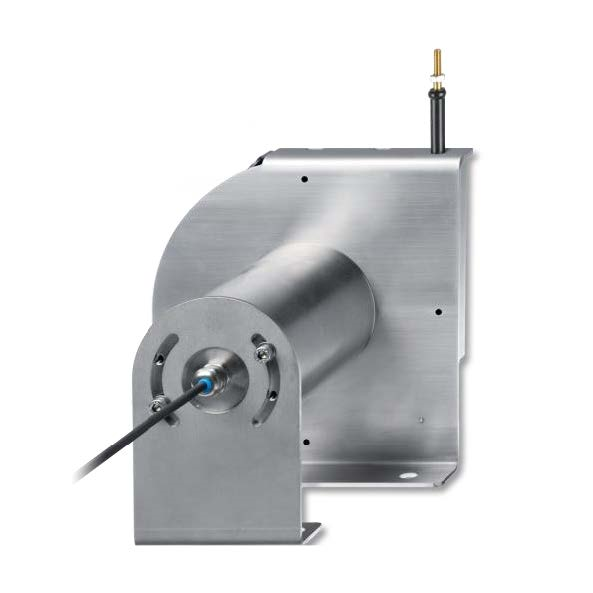

	WS100M	10 m	0-10 V (programlanabilir, redundant) · 4-20 mA · Pot · SSI · CANopen (redundant) · SAE J1939 (redundant)	10.000-50.000 mm aralık · 304 paslanmaz çelik gövde · IP68/IP69K · 2 m standart kablo · Ağırlık 4.5-6.8 kg · Manyetik absolute encoder · Asansör ve outdoor uzun stroke için	Veri sayfası (PDF) — WS100M

WS Serisi Ex-Proof İpli Enkoderler Modelleri

Patlayıcı toz ortamları için sertifikalı WS Ex-Proof enkoderler · ATEX II 3D · Zone 22 onaylı

2 MODEL352 ÜRÜN

BU GRUPTA ORTAKATEX:II 3D Ex tc IIIC T80°C Dc XSertifika:DIN EN 60079-0 / 60079-31Bölge:Patlayıcı toz Zone 22Gövde:Aluminum · IP65Elektriksel Çıkış:0-10 V · 4-20 mA · Pot

Model	Ölçüm Mesafesi	Ek Özellikler	Veri Sayfası

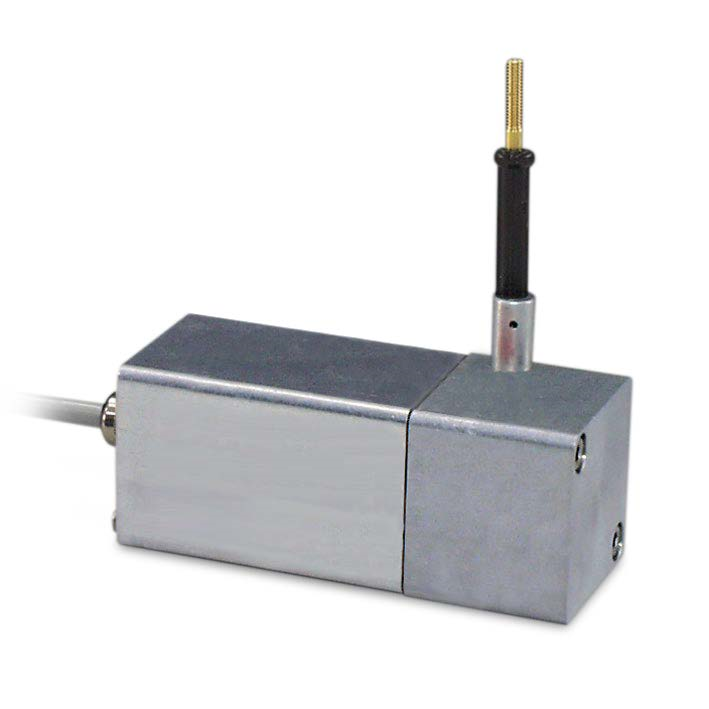

WS10EX	1.25 m	100-1250 mm · Aluminum gövde · IP65 · 2 m standart kablo (konnektörsüz) · ATEX II 3D Ex tc IIIC T80°C Dc X · DIN EN 60079-0/31 sertifika · Patlayıcı toz Zone 22 için	Veri sayfası (PDF) — WS10EX

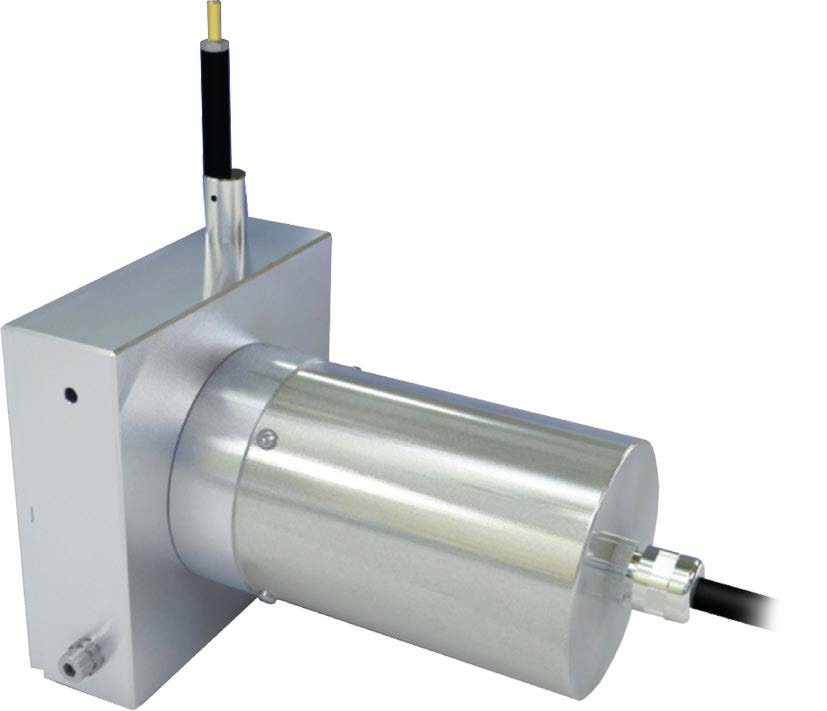

WS12EX	3 m	100-5000 mm aralık · Aluminum · IP65 · ATEX II 3D Ex tc · WS12'nin patlayıcı toz sertifikalı versiyonu · Geniş ölçüm aralığı	Veri sayfası (PDF) — WS12EX

WST Serisi Dahili Eğim Sensörlü İpli Enkoder Modelleri

POSIWIRE® WST · pozisyon + eğim tek modülde · MEMS entegre · tek kablo tek konnektör (2019 yenilik)

3 MODEL75 ÜRÜN

BU GRUPTA ORTAKWST:Pozisyon + Eğim tek modüldeEğim:MEMS entegre · ±60° tek eksenÇıkış:CANopen · SAE J1939 · 0-10 V · 4-20 mAKablo:Tek kablo, tek konnektör

Model	Ölçüm Mesafesi	Elektriksel Çıkış	Ek Özellikler	Veri Sayfası
WST61	3 m (Inclination Sensor)	Pozisyon: 0-10 V · 4-20 mA · CANopen · SAE J1939 · Eğim: aynı çıkıştan	1000-2500 mm aralık · MEMS entegre eğim ölçümü · Aluminum · IP65 · Mobil makine için ideal	Veri sayfası (PDF) — WST61

WST85	6 m (Inclination Sensor)	Pozisyon: 0-10 V · 4-20 mA · CANopen · SAE J1939 · Eğim: aynı çıkıştan	2500-5000 mm aralık · MEMS entegre eğim · IP65/67 · Vinç ve uzun-stroke uygulamaları	Veri sayfası (PDF) — WST85

WST21	20 m (Inclination Sensor)	Pozisyon: 0-10 V · 4-20 mA · CANopen · SAE J1939 · Eğim: aynı çıkıştan ikinci kanal	1250-2500 mm aralık · MEMS eğim sensörü entegre (±60° single axis) · 2019 yenilik · Tek kablo, tek konnektör — kurulum süresi yarıya iner	Veri sayfası (PDF) — WST21

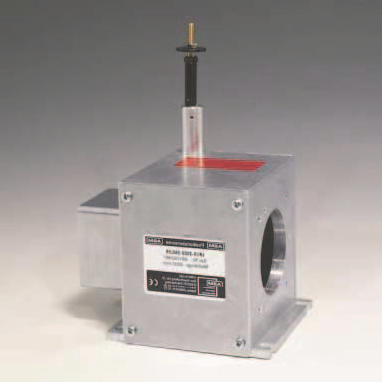

LR19 Sensör Mekanizması, Döner Enkoderleri Doğrusal Ölçüme Dönüştürür!

LR19 sensör mekanizması · döner enkoderleri doğrusal ölçüme dönüştürür · 1.500–15.000 mm

1 MODEL

BU GRUPTA ORTAKPrensip:Rotary-to-Linear sensör mekanizmasıAralık:1.500 — 15.000 mmEnkoder:Kullanıcı seçimi · İnkremental veya absoluteGövde:Aluminum · IP65

Konfigratör	Model	Ölçüm Mesafesi	Elektriksel Çıkış	Ek Özellikler	Veri Sayfası
—	LR19	15 m	Kullanıcı seçimi döner enkoder (inkremental veya absolute) bağlanır	1500-15000 mm aralık · Döner enkoderleri doğrusal ölçüme dönüştüren sensör mekanizması · Aluminum gövde · IP65 · Esnek enkoder seçimi	Veri sayfası (PDF) — LR19

SIKÇA SORULAN SORULAR

Posiwire® Serisi İpli Enkoder serisi hakkında

11/11

+5 SORU DAHATÜM SORULAR
