Esnek Bobin Konfigürasyonu
12 / 24 / 48 / 110 Vdc bobin
Endüstriyel ve mobil DC bus gerilimleriyle doğrudan uyumlu.
Sürekli açık tutma için optimize
Bobin termal yapısı uzun süreli enerjili çalışmaya göre tasarlanmıştır.
AKTİFEndüstriyel tedarik ağı
B2B · ÜRÜN SERİSİ · SENSATA | GIGAVACREF · IMB · SENSATA | GIGAVAC · SPST-NC
AKTİF
Sensata | Gigavac · ÜRÜN SERİSİ
SPST-NC Yüksek Gerilim Röleleri — Tek Kutuplu, Normalde Kapalı Kontak
11 model · 5-70 kVdc anahtarlama · 5-100 A sürekli akım · Hermetik / vakumlu yapı · Fail-safe izolasyon, güvenlik kilidi, hata ayırma
GIGAVAC SPST-NC ailesi, tek kutuplu ve normalde kapalı (1 Form B) kontak konfigürasyonuna sahip yüksek gerilim röleleridir. Bobin enerjilenmediği sürece devre kapalı kalır, enerjilendiğinde açılır — fail-safe izolasyon, güvenlik kilidi (interlock) ve hata durumunda otomatik ayırma gerektiren uygulamalarda temel anahtarlama elemanı olarak kullanılır.
Hermetik / vakumlu gövde sayesinde 5 kVdc'den 70 kVdc'ye kadar geniş anahtarlama aralığı, 5 A'den 100 A'e sürekli akım kapasitesi sunar. 12 / 26.5 / 115 Vdc bobin seçenekleri ile bus wire, turret terminal ve flying leads bağlantı varyantları mevcuttur.
Aynı çerçevenin SPST-NO veya kilitlemeli (latching) versiyonu mevcutsa model kartında çapraz bağlantı gösterilir; konfigüratör kontak/bobin/montaj seçimine göre Sensata orijinal part-no'sunu otomatik üretir.
Fail-Safe İzolasyonGüvenlik Kilidi (Interlock)HV Hata AyırmaAcil Durdurma DevreleriEV Batarya KorumaHipot / İzolasyon TestiX-Ray & Tıbbi CihazlarBilimsel Enstrümantasyon
SERİ SERTİFİKALARI09ONAY
- UL1604
- IP67
- IP69K
- SAE J1171
- ISO8846
- RoHS
- cRUus
- CE
- EPIC®
Sertifikalar model bazında değişir — detay için ilgili modelin datasheet'ine bakın.
- 01Maks. Anahtarlama Gerilimi
- 70 kVdc
- 02Maks. Sürekli Akım
- 100 A
- 03Kontak Konfigürasyonu
- 1 Form B · NC
- 04Model Sayısı
- 11 model
TÜM MODELLERDE ORTAKKontak Yapısı:SPST-NCBobin Voltajı:12 / 26.5 / 115 VdcBağlantı Tipleri:Bus Wire · Turret · Flying Leads · SolderMontaj:Through-panel · Flange · Threaded · StdYapı:Hermetik / Vakumlu seramik gövde
01
SPST-NC Serisi 1 form b Kontaktör Modelleri
Akıma göre artan (150A → 1000A)
11 MODEL126 ÜRÜN
| KONFİGÜRATÖR | MODEL↑ akım | Kontak Gerilimi (kV) | Sürekli Akım (A) | Montaj Tipleri | |
|---|---|---|---|---|---|
G41B | 5kV | 30 | — | Veri sayfası (PDF) — G41B | |

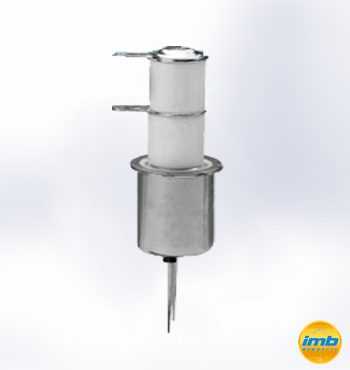

G47B | 8kV | 12 | — | Veri sayfası (PDF) — G47B | |

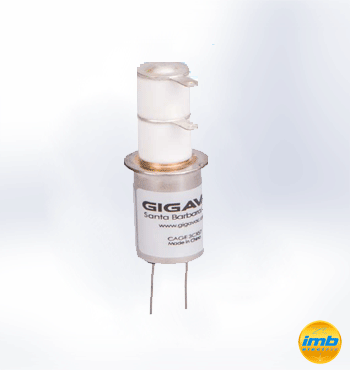

G43B | 10kV | 25 | — | Veri sayfası (PDF) — G43B | |
G81B | 10kV | 5/10 | — | Veri sayfası (PDF) — G81B | |
G30 | 25kV | 100 | — | Veri sayfası (PDF) — G30 | |
G32 | 25kV | 45 | — | Veri sayfası (PDF) — G32 | |
G38 | 25kV | 15 | — | Veri sayfası (PDF) — G38 | |
G62B | 25kV | 18 | — | Veri sayfası (PDF) — G62B | |
G61B | 35kV | 10 | — | Veri sayfası (PDF) — G61B | |
G64B | 50kV | 10 | — | Veri sayfası (PDF) — G64B | |
G71B | 70kV | 10 | — | Veri sayfası (PDF) — G71B |
MODEL KONFİGÜRATÖRÜ · SPST-NCREF · IMB · CFG · 126 VARYANT
AKTİF
ADIM ADIM YAPILANDIRMA
Tablodan model seçmediyseniz, sıfırdan yapılandırın
Üreticinin kodlama tablosuna göre token token seçim yapın; sistem tam ürün kodunu üretsin ve size özel teknik sayfayı açsın.
AŞAĞIDA · CANLI ÖNİZLEME
TEKNİK FARKLAR
Neden SPST-NC Serisi?
Fail-Safe Kapalı Konum
Bobin enerjisi kaybolursa kapalı
Default-on enerji yolları ve sürekli aktif yardımcı hatlar için doğal seçim.
Komutla kesim
Üst sistem kararı geldiğinde devreyi açar — koruma koordinasyonu bypass / izolasyon hatlarında ideal.
Yedekli Koruma Topolojileri
Form A + Form B çapraz konumlandırma
Farklı arıza modlarına karşı yedeklilik sağlayan klasik HV güvenlik topolojisi.
HV Hermetik Kontak Odası
Vakum / gaz dolgulu mühürlü tasarım
Açma anında ark hızla söndürülür; kapalı konum sızıntısı minimumdadır.
Geniş ortam koşulu toleransı
Nem, basınç ve kirden bağımsız; saha güvenilirliği yüksek.
Form B + Form Y Genişliği
Standart Form B — yaygın HV NC
G41B, G47B, G43B, G61B, G64B, G71B, G81B ve G62B ile 5 kV — 70 kV aralığını kapsar.
Form Y — yüksek akım NC
G38 (15 A), G32 (45 A), G30 (100 A) ile 25 kV sınıfında yüksek kesme kapasitesi.
DATASHEET · KILAVUZ · APPLICATION NOTE
SPST-NC Serisi — Teknik Kaynaklar
Datasheet'ler
- GIGAVAC HV Relay — SPST-NC Form B Datasheet Set (G41B, G47B, G43B, G62B, G61B, G64B, G71B, G81B)YAKINDA
- Form Y Yüksek Akım NC — G30, G32, G38YAKINDA
Seçim Kılavuzları
- GIGAVAC HV Relay Selection Guide — Form A / Form B / Form Y / Form CYAKINDA
- NC Röle Seçim Akışı — Hold-open Süresi, Bobin Termal Limit, SertifikasyonYAKINDA
Uygulama Notları
- Default-On Güvenlik Bypass Hatları için NC Röle TasarımıYAKINDA
- Form A + Form B Çapraz Koruma TopolojisiYAKINDA
