SPST-NO Yüksek Gerilim Röleleri — Tek Kutuplu, Normalde Açık Kontak

15 model · 5-70 kVdc anahtarlama · 5-110 A sürekli akım · Hermetik / vakumlu yapı · Test ekipmanı, ATE, enerji yönlendirme

GIGAVAC SPST-NO ailesi, tek kutuplu ve normalde açık (1 Form A) kontak konfigürasyonuna sahip yüksek gerilim röleleridir. Bobin enerjilenmediğinde kontak açık, enerjilendiğinde kapanır — yüksek gerilim test sistemleri, ATE (otomatik test ekipmanı), preşarj ve enerji yönlendirme uygulamalarında temel anahtarlama elemanı olarak kullanılır.
Hermetik / vakumlu gövde sayesinde 5 kVdc'den 70 kVdc'ye kadar geniş anahtarlama aralığı, 5 A'den 110 A'e sürekli akım kapasitesi sunar. 12 / 26.5 / 115 Vdc bobin seçenekleri ile bus wire, turret terminal ve flying leads bağlantı varyantları mevcuttur.
Aynı çerçevenin kilitlemeli (latching) versiyonu mevcutsa model kartında çapraz bağlantı gösterilir; konfigüratör kontak/bobin/montaj seçimine göre Sensata orijinal part-no'sunu otomatik üretir.
HV Test EkipmanıATE (Otomatik Test)Hipot / İzolasyon TestiYüksek Gerilim Güç AnahtarlamaEV Preşarj & Batarya TestX-Ray & Tıbbi CihazlarBilimsel EnstrümantasyonEnerji Yönlendirme
SERİ SERTİFİKALARI04ONAY
  • Hermetik / Vakum
  • RoHS
  • REACH
  • CE

Sertifikalar model bazında değişir — detay için ilgili modelin datasheet'ine bakın.

REFERANS GÖRSELSPST-NO · 01

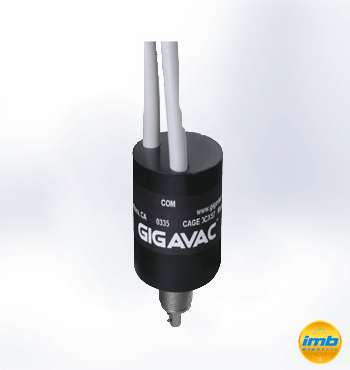

GIGAVAC SPST-NO yüksek gerilim röleleri — tek kutuplu, normalde açık (1 Form A) hermetik HV röle ailesi
HERMETİK · 1 FORM ASPST-NO HV RÖLESENSATA
Model
13
Ürün
129
01Maks. Anahtarlama Gerilimi
70 kVdc
02Maks. Sürekli Akım
110 A
03Kontak Konfigürasyonu
1 Form A · NO
04Model Sayısı
15 model
TÜM MODELLERDE ORTAKKontak Yapısı:SPST-NOKontak Formu:Form ABobin Voltajı:12 / 26.5 / 115 VdcBağlantı Tipleri:Bus Wire · Turret · Flying Leads · SolderMontaj:Through-panel · Flange · Threaded · StdYapı:Hermetik / Vakumlu seramik gövde
01

SPST-NO Kontaklı Yüksek Gerilim Röleleri / Form A Tipi Kontak

11 MODEL123 ÜRÜN
KONFİGÜRATÖRMODEL↑ akımKontak Gerilimi (kV)Sürekli Akım (A)Montaj TipleriPDF
G41A
5kV303-hole Flange, Std FlangeVeri sayfası (PDF) — G41A
G47A
8kV123-hole Flange, Std FlangeVeri sayfası (PDF) — G47A
G43A
10kV253-hole Flange, Std FlangeVeri sayfası (PDF) — G43A
G81A
10kV5/10Panel Mount, PC BoardVeri sayfası (PDF) — G81A
G22
25kV65Through PanelVeri sayfası (PDF) — G22
G28
25kV30Through PanelVeri sayfası (PDF) — G28
G62A
25kV18ThreadedVeri sayfası (PDF) — G62A
G20
28kV110Through PanelVeri sayfası (PDF) — G20
G61A
35kV10ThreadedVeri sayfası (PDF) — G61A
G64A
50kV10ThreadedVeri sayfası (PDF) — G64A
G71A
70kV10ThreadedVeri sayfası (PDF) — G71A
02

Latching · Kilitlemeli Modeller

2 model · Bobin enerjisi kesildiğinde durumunu korur

2 MODEL6 ÜRÜN
KONFİGÜRATÖRMODELKontak Gerilimi (kV)Sürekli Akım (A)Montaj TipleriPDF
G61LA
35kV10—Veri sayfası (PDF) — G61LA
G71LA
70kV10—Veri sayfası (PDF) — G71LA
MODEL KONFİGÜRATÖRÜ · SPST-NO
AKTİF

ADIM ADIM YAPILANDIRMA

Tablodan model seçmediyseniz, sıfırdan yapılandırın

Üreticinin kodlama tablosuna göre token token seçim yapın; sistem tam ürün kodunu üretsin ve size özel teknik sayfayı açsın.

AŞAĞIDA · CANLI ÖNİZLEME

TEKNİK FARKLAR

Neden SPST-NO Serisi?

HV Vakum / Gaz Doldurmalı Teknoloji

  • Hermetik mühürlü kontak odası

    Ortam neminden, basınçtan ve kirden bağımsız tutarlı ark söndürme.

  • Yüksek dielektrik dayanım

    Açık konumda sızıntıyı minimize eder — HV güvenlik koordinasyonu için kritik.

Geniş HV Aralığı

  • 5 kV — 70 kV gerilim aralığı

    Düşük HV (G81A, G47A) ile ultra-yüksek gerilim (G71A) aynı kontak felsefesi altında.

  • 5 — 110 A sürekli akım skalası

    Test ekipmanından (G81A, 5/10 A) ana güç hattına (G20, 110 A) kadar tek aile.

Latching Alternatifleri

  • G61LA · G71LA pulse-latching

    Sürekli bobin enerjisi gerekmeyen düşük güçlü, taşınabilir veya batarya destekli HV sistemler için.

Fail-Safe Açık Konum

  • Bobin enerjisi kaybolursa açık

    Sistem default olarak güvenli kesik konuma döner — ana güç ayırıcılar için doğal seçim.

  • Komutla iletim

    Sadece üst sistem (BMS, kontrolör) izin verdiğinde devreyi tamamlar.

Esnek Bobin Konfigürasyonu

  • 12 / 24 / 48 / 110 Vdc bobin opsiyonları

    Yaygın endüstriyel ve mobil DC bus gerilimleriyle doğrudan uyumlu.

  • Ekonomizer / pull-in profilleri

    Belirli modellerde tutma akımı düşürülerek uzun süreli hold tüketimi azaltılır.

DATASHEET · KILAVUZ · APPLICATION NOTE

SPST-NO Serisi — Teknik Kaynaklar

Datasheet'ler

  • GIGAVAC HV Relay — SPST-NO Family Datasheet Set (G20, G22, G28, G41A, G43A, G47A, G61A, G62A, G64A, G71A, G81A)YAKINDA
  • Latching Form A Datasheet'leri — G61LA · G71LAYAKINDA

Seçim Kılavuzları

  • GIGAVAC HV Relay Selection Guide — SPST-NO vs SPST-NC vs SPDTYAKINDA
  • Form A Röle Seçim Akışı — Gerilim, Akım, Bobin, Pre-chargeYAKINDA

Uygulama Notları

  • EV Test Ekipmanlarında HV Anahtarlama TopolojileriYAKINDA
  • Kapasitif Yüklerde Pre-charge Devresi TasarımıYAKINDA
